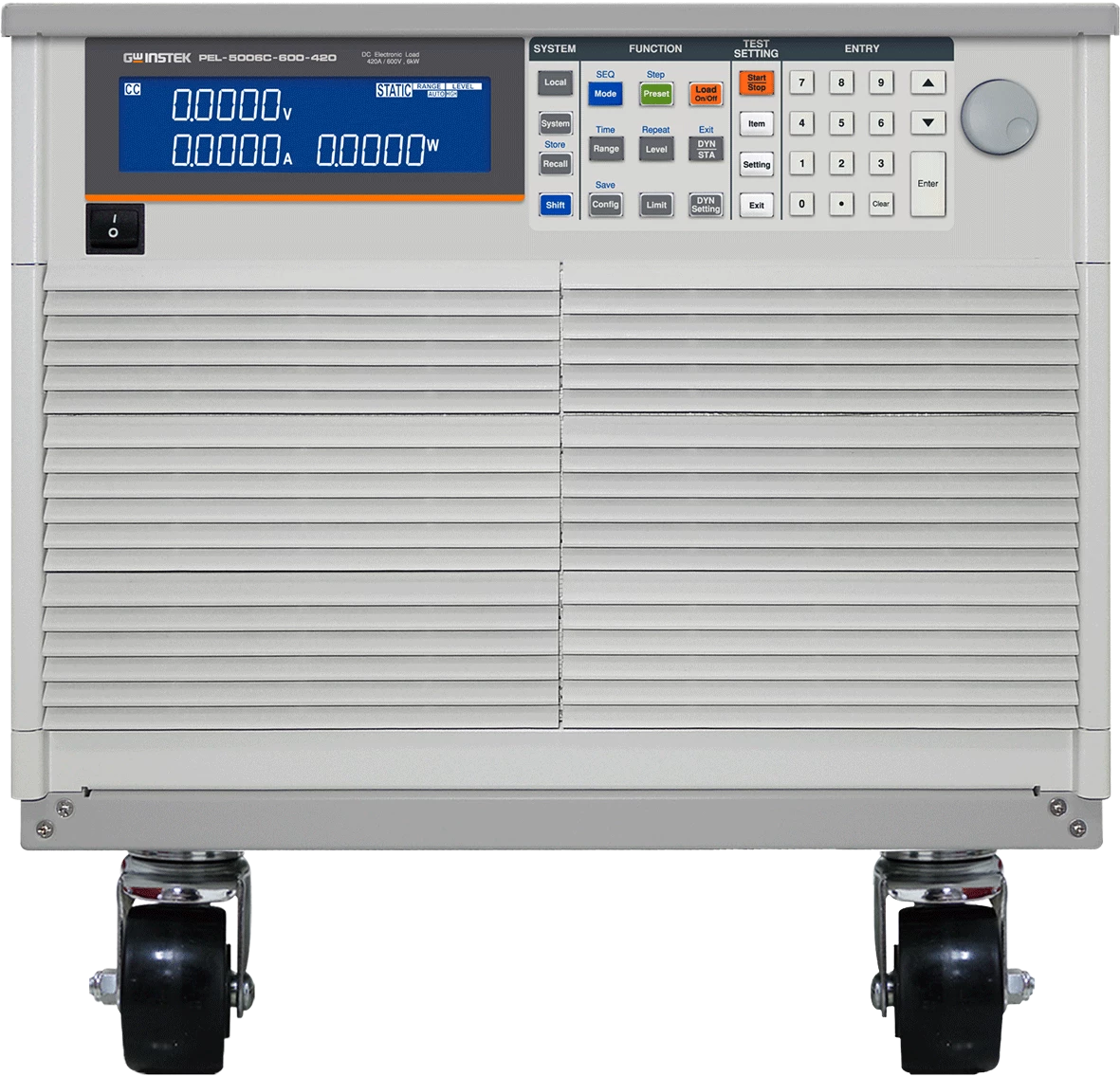

- Serija jednosmjernih elektroničkih opterećenja GW Instek PEL-5000C nudi modele s radnim naponom od 150V, 600V i 1200V, s rasponom snage od 6kW do 24kW.
- PEL-5000C ima ukupno 24 modela s različitim kombinacijama snage, napona i struje.
- Namijenjen je za testiranje i verifikaciju baterija, punjača i stanica za punjenje električnih vozila, baterija za električne automobile i solarnih panela.
- Podržava paralelno povezivanje uređaja s istim naponskim specifikacijama, ali različitih modela snage.
- Može podržati do 8 jedinica u paraleli, što daje maksimalnu snagu od 192kW.
- Serija PEL-5000C ima vlastitu kontrolnu i displejnu ploču, radne modele:
- CC (konstantna struja)
- CR (konstantni otpor)
- CV (konstantan napon)
- CP (konstantna snaga)
- Dinamički mod
- Memorira do 150 setova postavki za brzu memoriju i vraćanje.
- Mogućnost daljinskog upravljanja putem sučelja: GPIB, RS232, USB i LAN.
- Funkcije za testiranje kratkog spoja:
- Postavljanje vremena kratkog spoja
- Postavljanje SHORT_VH, SHORT_VL
- Mjerenje napona i struje kratkog spojaDinamička simulacija u modovima CC i CP, s podesivom brzinom rasta i opadanja struje.
- Ulaz za vanjski signal proizvoljnog valnog oblika za simulaciju struje opterećenja.
- Jedan gumb za OCP (zaštita od prevelike struje) i OPP (zaštita od prekomerne snage) za efikasnije i preciznije testiranje.
- Programabilno uključivanje/isključivanje opterećenja na zadatom naponu.
- GO/NG mjerač za provjeru.
- Prikaz polariteta napona na "+" ili "-".
- 150 setova memorije za parametre testa i status.
- Maksimalni napon do 1200V, pogodno za testiranje korekcije faktora snage.
- Master/Slave sustav do 1 MASTER i 7 SLAVE jedinica.
- Maksimalna snaga do 192kW.
- Do 8 jedinica može biti povezano u Master/Slave paralelnom modu.
- Digitalni mjerači napona, struje i snage s 5 znamenki.
- Veliki LCD zaslon s prikazom vrijednosti napona, struje i snage istodobno.
- Pogodno za testiranje regulatora faktora snage (PFC) kod modela s 600V i 1200V.
- Automatsko izvođenje OCP i OPP testova.
- Mogućnost postavljanja vrijednosti stanja nakon uključenja.
- Modovi rada:
- Konstantna struja
- Konstantni otpor
- Konstantan napon
- Konstantna snaga
- Konstantna struja + konstantan napon
- Konstantna snaga + konstantan napon
- Dinamički mod
- Mod kratkog spoja
- Mogućnost postavljanja trajanja kratkog spoja tijekom testa.
- Zaštita od:
- Prevelike struje
- Prevelike snage
- Previšoke temperature
- Upozorenje za preveliki napon
- Prikaz polariteta napona može se podesiti na pozitivnu ("+") ili negativnu ("-") vrijednost.
- Podrška za testiranje MPPT solarnih panela.
- Opcijska sučelja: GPIB, RS232, USB, LAN.
- Jako DC opterećenje
- priručnik za uporabu
- BANANA PRIKLJUČCI: Molimo vas, pogledajte Fig.1 x 1
- BNC – BNC KABEL : BNC do BNC KABEL, 1m x 1
- HD-DSUB : 15PIN paralelna žica Paralelna Žica x 1

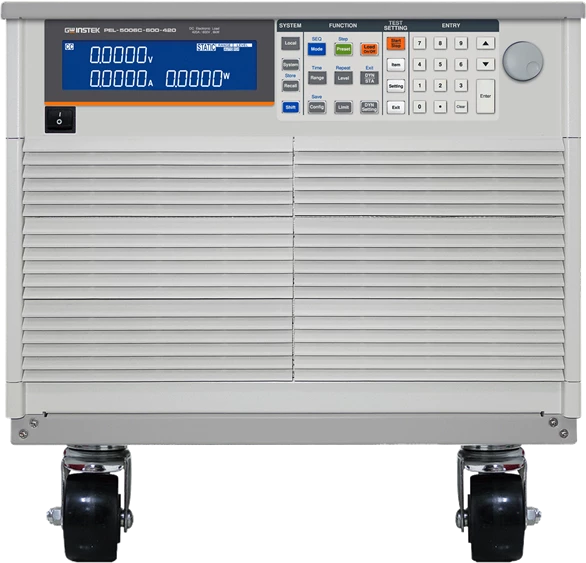

Naziv: GW Instek PEL-5000C serija
Proizvođač: GW Instek
Uvoznik: MICOM ELEKTRONIKA D.O.O.
Zemlja porijekla: N/A
