- Serija modula PEL-5000G ima vlastitu kontrolnu i prikaznu ploču, podržava radne načine:
- CC (konstantna struja)
- CR (konstantan otpor)
- CV (konstantan napon)
- CP (konstantna snaga)
- Dinamički režim
- Moguće daljinsko upravljanje putem sučelja: RS232, Ethernet, USB i GPIB.
- Turbo režim je dizajniran za testiranje preopterećenja i zaštite, uključujući:
- OCP (zaštita od prevelike struje)
- OPP (zaštita od prevelike snage)
- Kratki spoj za AC/DC i DC/DC izvore napajanja
- Zaštitu baterijskih sustava BMS (Over Charge/Discharge i kratki spoj)
- Testiranje osigurača, prekidača i PTC komponenti (Blow/Not Blow)
- Podrška za testove zaštite baterija: SHORT, OCCP, OCDP, gdje se mjeri vršna struja prije zaštite i vrijeme reakcije zaštite.
- Funkcije s jednim gumbom za BMS, osigurače, OCP i OPP na modulu, za efikasniji test.
- Dinamička simulacija u režimima CC i CP, s individualno podesivom brzinom rasta/opadanja struje.
- Postoji ulaz za vanjski signal za simulaciju specifičnih valovitih oblika opterećenja.
- Postavljanje trajanja kratkog spoja, kao i funkcije SHORT_VH i SHORT_VL, s mjerenjem napona i struje kratkog spoja.
- Programibilno uključivanje/isključivanje opterećenja na zadanom naponu.
- GO/NG mjerač za provjeru.
- Prikaz polariteta napona može biti "+" ili "-".
- Velika memorija za spremanje i povratak do 150 setova test parametara i statusa, s mogućnošću poziva u stvarnom vremenu i postavljanja po potrebi.
- Dizajn visoke gustoće snage 4U/6kW, pogodan i za bench testiranje.
- Turbo režim dopušta korištenje do 1,5 puta nominalne snage ili struje u razdoblju do dvije sekunde.
- Turbo režim može raditi zajedno sa OCP, OPP, BMS, kratkim spojem, surge i hot plug-in testovima.
- Visoka otpornost na okolišnu temperaturu; modeli s 4kW i 5kW nisu pogođeni temperaturom okoliša u radu.
- Moguće postavljanje vrijednosti stanja nakon uključenja.
- Postavljanje trajanja kratkog spoja tijekom testa.
- Prikaz polariteta napona može se konfigurirati kao pozitivan ("+") ili negativan ("-").
- Opcijska sučelja: GPIB, RS232, USB, LAN.
- Funkcije testiranja zaštite za baterijske BMS sustave.
- Zaštita protiv: napona (V), struje (I), snage (W) i još nekih parametara.
- Visokonaponsko DC elektronsko opterećenje
- Priručnik za korištenje serije PEL-5000G
- BANANA KONEKTORI: Molimo pogledajte sliku 1 x 1
- BNC – BNC KABEL: BNC na BNC kabel, 1m x 1
- HD-DSUB: 15-pinski paralelni kabel x 1
- PEL-028: RUČKE, U-oblikovana ručka (fiksirana na nosač)
- PEL-031: Komplet za montažu u rack za PEL-5000G

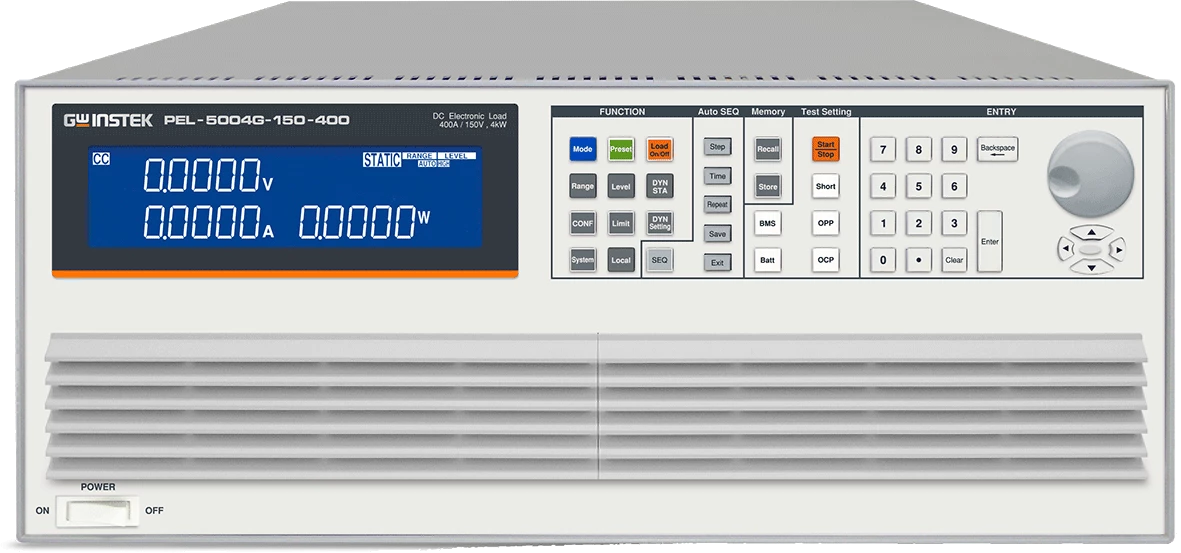

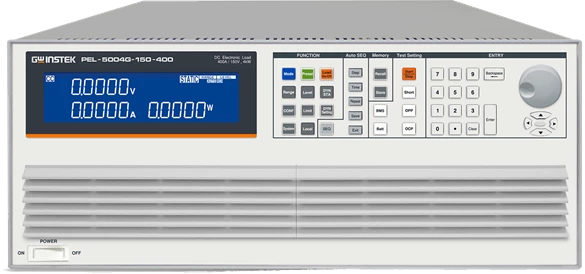

Naziv: GW Instek PEL-5000G serija
Proizvođač: GW Instek
Uvoznik: MICOM ELEKTRONIKA D.O.O.
Zemlja porijekla: N/A
