EX-5530B

EX-5530B Ciklus toplinskog motora

Jamstvo: 60 mjeseci

Provjerite vrijeme isporuke

Generira se P-V dijagram dok se toplinski motor prolazi kroz ciklus. Iz ovog dijagrama, mjeri se toplina dodana u plin i rad koji motor obavlja kako bi se odredila učinkovitost motora. Ova stvarna učinkovitost uspoređuje se s teoretskom maksimalnom učinkovitošću.

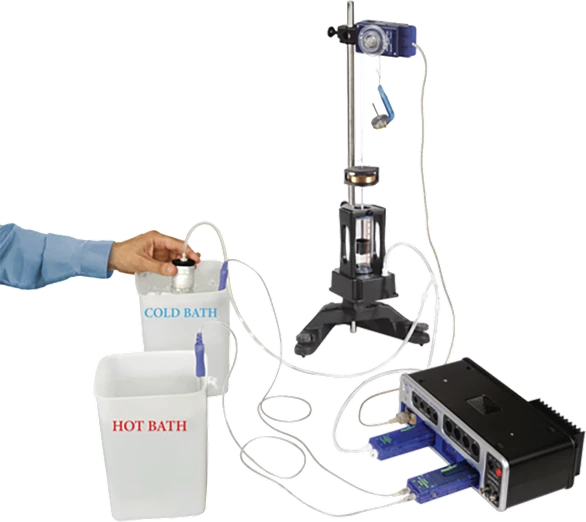

Toplinski motor sastoji se od zraka unutar cilindra koji se širi kada je pričvršćena limenka uronjena u vruću vodu. Širi se zrak gura na klip i obavlja rad podižući težinu. Ciklus toplinskog motora završava se uranjanjem limenke u hladnu vodu, čime se pritisak i volumen zraka vraćaju na početne vrijednosti.
Ciklus se izvodi na sljedeći način:
S limenkom u hladnoj kupki, na platformu se stavlja masa od 200 g.
Limenka se premješta iz hladne kupke u vruću kupku.
Masa od 200 g uklanja se s platforme.
Limenka se premješta iz vruće kupke u hladnu kupku.
Promjena tlaka mjeri se s pomoću senzora za niski tlak. Promjena visine klipa mjeri se pričvršćenim konopcem preko remena rotacijskog senzora pokreta. Promjena volumena izračunava se množenjem promjene visine klipa s poprečnim područjem klipa.
Prednost PASCO: Ovaj radni toplinski motor pokazuje kako se razlika u temperaturi može koristiti za obavljanje rada. Svaki dio ciklusa lako je prepoznatljiv, a stvarnu učinkovitost kao i maksimalnu moguću učinkovitost lako je odrediti.

Tekst je strojno preveden.

Tekst je strojno preveden.
