EX-5630

EX-5630 Ciklus toplinskog motora - Bežično

Jamstvo: 60 mjeseci

Provjerite vrijeme isporuke

P-V dijagram se generira dok se toplinski motor vodi kroz ciklus. Iz ovog dijagrama, mjeri se toplina dodana plinu i rad koji motor obavlja kako bi se odredila učinkovitost motora. Ova stvarna učinkovitost uspoređuje se s teoretskom maksimalnom učinkovitošću.

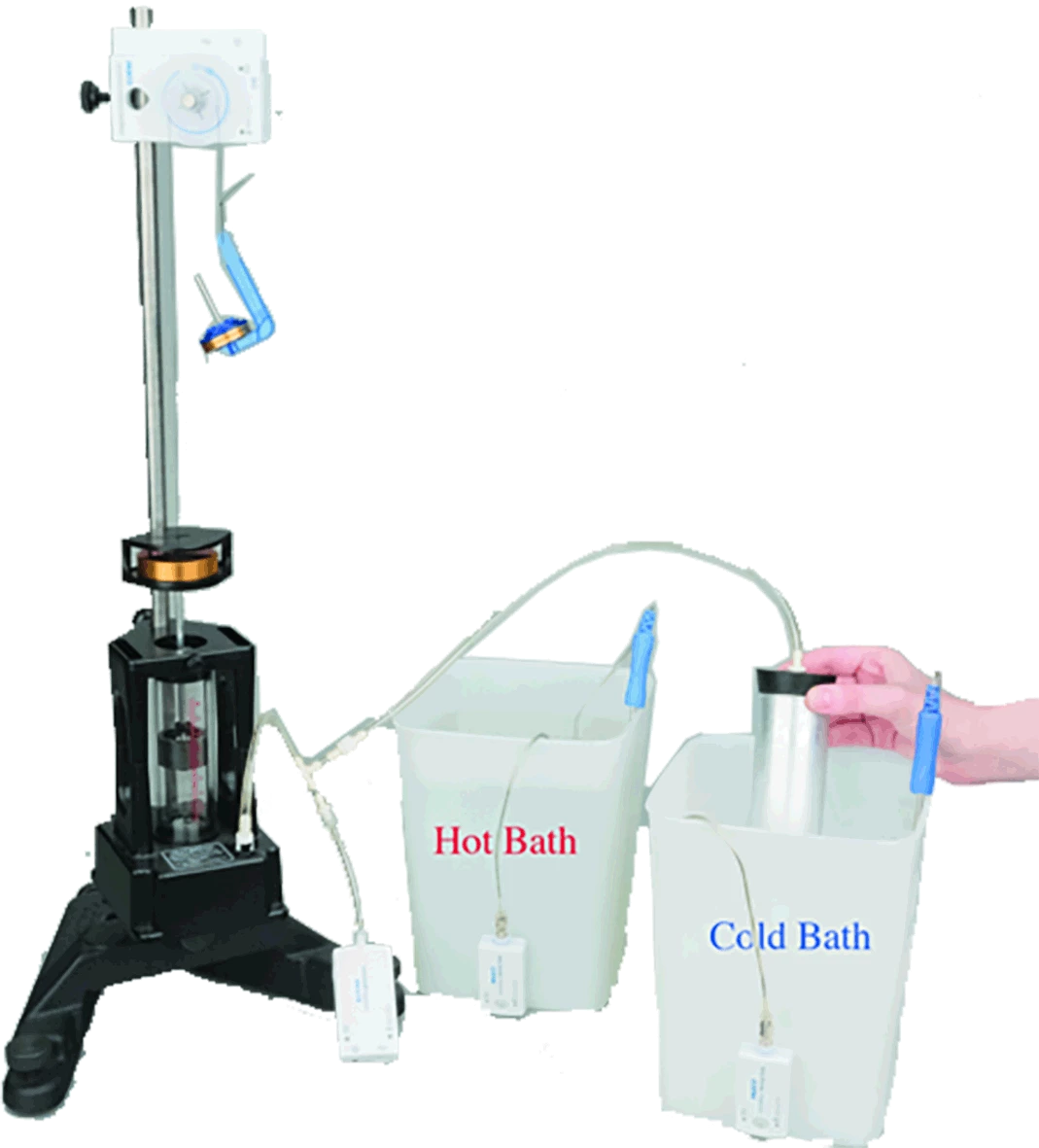

Toplinski motor sastoji se od zraka unutar cilindra koji se širi kada je priključena limenka uronjena u vruću vodu. Šireći zrak gura klip i obavlja rad podižući težinu. Ciklus toplinskog motora završava se uranjanjem limenke u hladnu vodu, što vraća tlak zraka i volumen na početne vrijednosti.
Ciklus se izvodi ovako:
S limenkom u hladnoj kupki, masa od 200 g postavlja se na platformu.
Limenka se prenosi iz hladne kupke u vruću kupku.
Masa od 200 g uklanja se s platforme.
Limenka se vraća iz vruće kupke u hladnu kupku.
Promjena tlaka mjeri se bežičnim senzorom tlaka. Promjena visine klipa mjeri se pomoću pričvršćenog konopa preko kolotura bežičnog senzora rotacijskog kretanja. Promjena volumena izračunava se množenjem promjene visine klipa s poprečnim područjem klipa.
PASCO prednost: Ovaj radni toplinski motor pokazuje kako se razlika u temperaturi može koristiti za obavljanje rada. Svaki dio ciklusa lako je prepoznatljiv, a stvarna učinkovitost kao i maksimalna moguća učinkovitost lako se mogu odrediti.
