- Serija MFG-2000 je serija multi-kanalnih generatora funkcija, koji uključuje:
- MFG-21XX modele za početnu razinu
- MFG-22XX napredne modele
- Izlazni kanali za MFG-21XX modele uključuju:
- Jedan jednokanalni ARB generator s 10/20/30/60 MHz
- Jedan pulsni generator od 25 MHz
- Jedan RF signalni generator od 160 MHz ili 320 MHz (MFG-2160MF / MFG-2160MR)
- Jedno pojačalo snage (samo za MFG-2120MA)
- MFG-22XX modeli uključuju:
- Dvokanalni ARB generator s 30/60/200 MHz maksimalnom frekvencijom i ekvivalentnim performansama
- Pulsni generator od 25 MHz
- RF signalni generator od 160 MHz ili 320 MHz (MFG-2260MFA / MFG-2260MRA)
- Pojačalo snage (samo za MFG-2260MFA / MFG-2260MRA)
- Serija MFG-2000 može imati do 5 simultanih izlaznih kanala (kod MFG-2260MFA/MFG-2260MRA), koji uključuju:
- CH1 i CH2 kao dvokanalni ARB generator ekvivalentnih performansi do 60 MHz
- RF signalni generator koji daje sinusne valove do 320 MHz i razne RF modulacije
- Pulsni generator s frekvencijom do 25 MHz
- Pojačalo snage idealno za audio opseg
- Funkcionalnosti kanala su raspoređene na 10 različitih modela, od osnovnih jednokanalnih AFG i pulsni generatora do petokanalnih modela, zadovoljavajući potrebe obrazovanja i industrije.
- AFG kanal može proizvoditi valovite oblike: sine, square (pravokutni), triangle (trokutasti) itd.
- Serija posjeduje true point-by-point izlaz proizvoljnih valovitih formi s:
- Uzorkovanjem do 200 MHz
- Ponavljanjem valova do 100 MHz
- Vertikalnom rezolucijom od 14 bita
- Memorijom dubine 16k točaka
- Neki modeli podržavaju modulacije: AM, FM, PM, FSK, PWM, kao i funkcije Sweep, Burst, Trigger i frekvencijski brojač do 150 MHz.
- Sinteza dvokanalnih modela pruža sinkronizaciju, odgađanje, zbrajanje i povezivanje kanala.
- RF signalni generator je potpuni AFG izvor s ARB mogućnostima, s modulacijama kao što su ASK i PSK, i sinusnom frekvencijom do 320 MHz.
- Pulsni generator od 25 MHz s podesivom širinom impulsa i vremenima rasta i pada ruba, može se koristiti i kao trig signal.
- Nezavisni ulazni/izlazni pojačivač snage:
- Izlazna snaga 20 W
- Frekvencijski opseg do 100 kHz
- Distorzija manja od 0.1%
- Idealan za audio primjene
- Najviše pet izlaznih kanala
- Dva ARB kanala s ekvivalentnim performansama frekvencija: 1 Hz do 10/20/30/60/200 MHz
- RF kanal (FG/ARB/MOD): 160/320 MHz
- Pulsni generator: 25 MHz
- Pojačivač snage: niskofrekventni, 100 kHz, 20 W izlaz
- True point-by-point ARB funkcija:
- Model MFG-2220HM: uzorkovanje 250 MSa/s, ponavljanje 125 MHz
- Ostali modeli: uzorkovanje 200 MSa/s, ponavljanje 100 MHz
- 14-bitna rezolucija, memorija 16k točaka
- Izolacija uzemljenja između I/O terminala i kućišta (osim kod MFG-2220HM)
- Frekvencijski brojač: do 150 MHz, rezolucija 8 bita
- Modulacije: AM, FM, PM, ASK, FSK, PSK, SUM, PWM
- Ugrađeni medicinski i automobilski elektronski valoviti oblici (osim kod MFG-2220HM)
- Komunikacija: USB Host / USB Device / LAN (samo za MFG-22XX modele)
- Ovisno o modelu i konfiguraciji

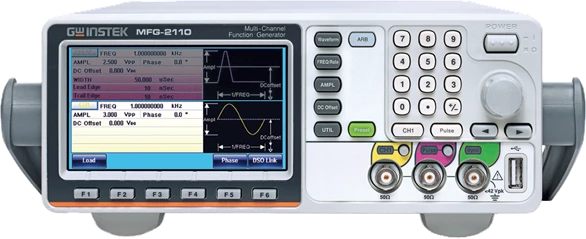

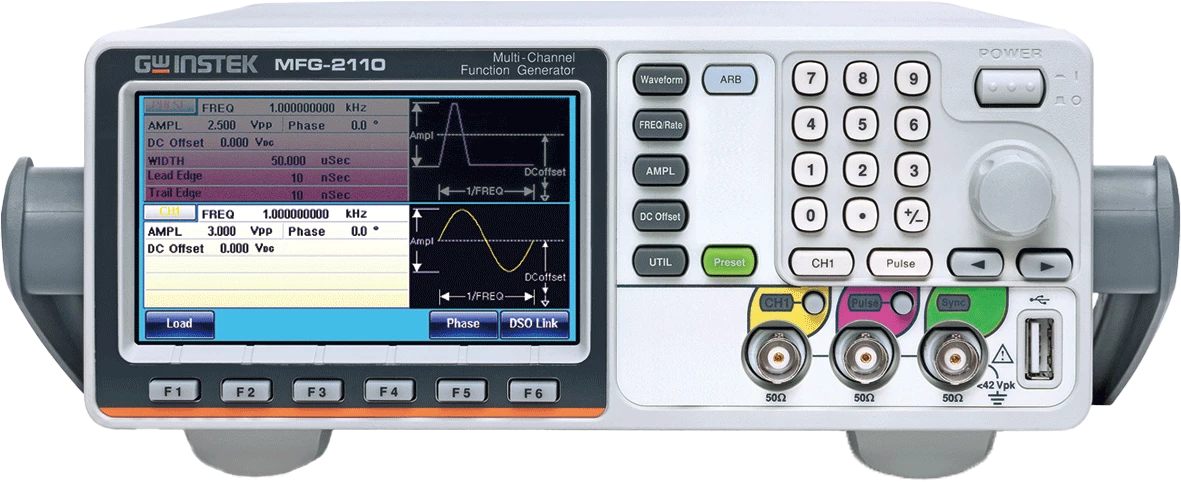

Naziv: GW Instek MFG-2000 serija
Proizvođač: GW Instek
Uvoznik: MICOM ELEKTRONIKA D.O.O.
Zemlja porijekla: N/A
