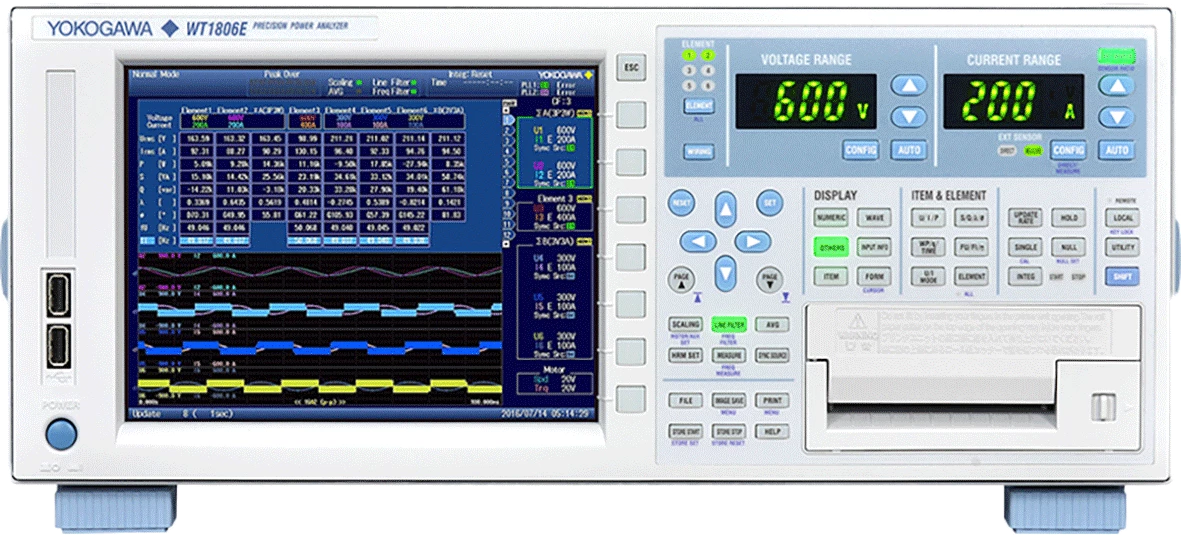

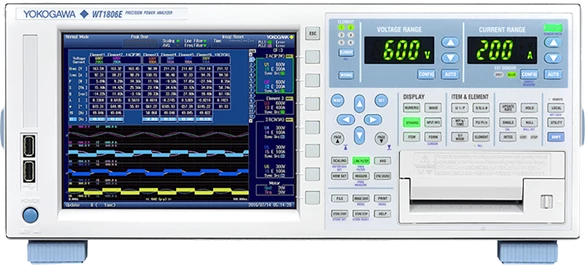

Yokogawa WT1800E serija

WT1800E serija analizatora snage visokih performansi koji garantiraju točnost mjerenja snage od 0,05% očitanja + 0,05% raspona.
Omogućavaju analizu harmonika do 500. reda na osnovnoj frekvenciji od 50/60 Hz.

Idealan je alat za inženjere koji mjere karakteristike snage i efikasnost električnih uređaja, zahvaljujući do 6 ulaznih kanala, bogatim opcijama prikaza i povezivanju s računalom.

• Istodobno mjerenje do 6 naponskih i 6 strujnih signala brzinom od 2 MS/s (16 bita)
• Mehanički parametri: brzina rotacije i smjer, obrtni moment, klizanje, električni kut, mehanička snaga, efikasnost motora
• Direktni ulazi za napon i struju + dodatni ulaz za senzore
• Nezavisno konfiguriranje raspona i selektivno automatsko skaliranje — idealno za ponavljajuće testove u proizvodnji
• Višestruki parametri harmonika: THD, HDF, THF i impedacija
• Duple harmonike – analiza ulaza i izlaza pretvarača istodobno
• Mjerenja na 6 ulaza istodobno, uz brzinu od 2 MS/s (16-bitna rezolucija)
• Ekran visoke rezolucije: 8.4" XGA zaslon omogućava podijeljeni prikaz do 6 valnih oblika i do 12 strana mjernih podataka
• Prikaz rezultata u vektorskom formatu ili grafikonima u vremenu
• Idealno za teste efikasnosti kod motora s pretvaračima, obnovljivim izvorima energije, pumpama, ventilatorima, električnim i hibridnim vozilima
• Točnost snage se garantira u rasponu od 1% do 110% odabranog raspona napona i struje
• Napon: 15 mV do 1100 V RMS, struja:
  • 0.1 mA do 5.5 A RMS (za 5 A ulazni modul)
  • 10 mA do 55 A RMS (za 50 A ulazni modul)
• Visoka točnost kod velikih faza pomaka i visokih frekvencija zahvaljujući niskoj pogrešci kod malih faktora snage (±0,07% prividne snage)
• Brže praćenje promjena signala bez nepotrebne promjene raspona
• Funkcija konfiguracije raspona omogućava brži izbor optimalnih podešavanja
• Štedi vrijeme u ponavljajućim proizvodnim testovima (npr. OFF – 100 V – OFF...)
