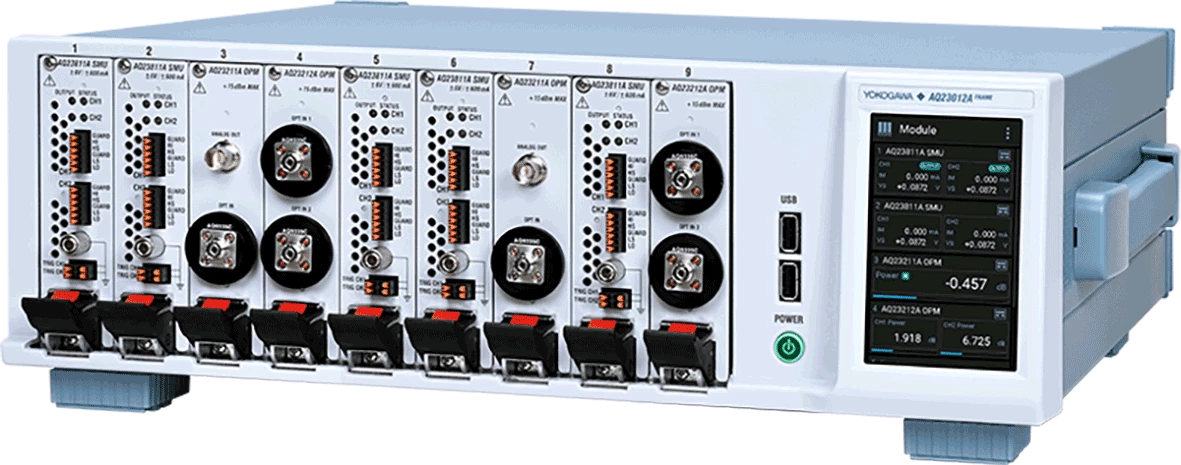

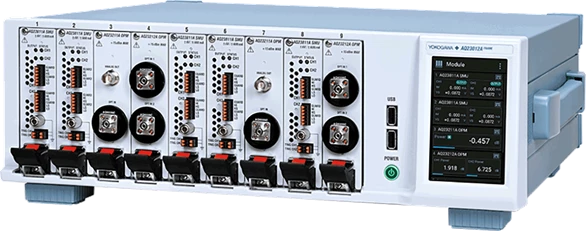

- Serija AQ2300 je napredno testno rješenje tvrtke Yokogawa za silicijevu fotoniku, poluvodiče, optička vlakna, pasivne komponente i opremu za optičke komunikacije. Pokriva primjene od istraživanja i razvoja do proizvodnje.
- Okviri su dostupni u varijantama s 3 utora ili 9 utora i mogu se fleksibilno prilagoditi malim i srednje velikim sustavima za mjerenje.
- Proširivo do 18 kanala s modulima od 2 kanala
- Može se odabrati digitalno I/O sučelje
- 3 sustava za sinkronizaciju okidanja
- Pojednostavljena prilagodba odziva
- Prijenos podataka velike brzine
- Pohrana podataka o mjerenju do 100 k točaka po kanalu
- Izolacija od kanala do kanala i modula do modula
- Moduli koji se mogu zamijeniti tijekom rada
- Šasija: AQ23011A /AQ23012A (Broj utora: 3 ili 9 utora)
- Daljinsko sučelje: Ethernet, USB (Tip-C), GP-IB (Opcionalno)
- Vanjsko sučelje: Trigger I/O, Trigger I/O 2 ili Digital I/O (Dostupne opcije)
- Sučelje vanjske pohrane: USB (Tip-A)
- SMU (Jedinica za mjerenje i izvore): AQ23811A
- ±6 V/±600 mA, 2 kanala (1 utor)
- Točnost napona: ±0,02%
- Točnost struje: ±0,03% (Raspon 20 µA do 200 mA)
- Izlazni oblik vala: DC, Pulse (50 µs do 1 sekunde)
- Rezolucija: 100 µV/1 pA
- Pomak: Linearan, Logaritamski, Program
- OPM (Optički mjerač snage)
- AQ23211A
- Broj kanala: 1 kanal (1 utor)
- Raspon snage (CW): −90 do +15 dBm
- Raspon valnih duljina: 800 do 1700 nm
- Nesigurnost: ±2,5%
- Minimalno vrijeme prosječenja: 20 µs
- Primjenjivo vlakno: SMF (ITU-T G.652.D)
- Konektor: FC, SC, LC, MU
- Analogno izravnavanje: Otprilike. 0 do 2 V/Otprilike. 0 do 5 V
- AQ23212A
- Broj kanala: 2 kanala (1 utor)
- Raspon snage (CW): −90 do +15 dBm
- Raspon valnih duljina: 800 do 1700 nm
- Nesigurnost: ±2,5%
- Minimalno vrijeme prosječenja: 20 µs
- Primjenjivo vlakno: SMF (ITU-T G.652.D)
- Konektor: FC, SC, LC, MU
Tekst je strojno preveden.
- Yokogawa glavno računalo s odabranim opcijama
- + odabrani moduli i opcije
Tekst je strojno preveden.
Naziv: Yokogawa AQ2300 series
Proizvođač: N/A
Uvoznik: MICOM ELEKTRONIKA D.O.O.
Zemlja porijekla: N/A
