- 8 kanala za SDS 5000L
- Do 1 GHz širine pojasa s brzinom uzorkovanja do 5 GSa/s
- 12-bitni ADC
- Nizak nivo šuma: 140 μVrms @ 1 GHz širina pojasa (tipično)
- SPO tehnologija: stope hvatanja valnih oblika do 160.000 wfm/s u normalnom modu i 650.000 wfm/s u sekvencijskom modu
- Podržava prikaz načina sa 256 nivoa intenziteta i boje temperature
- Do 2,5 Gpts/ch dužine talasne forme
- Digitalni sistem okidača
- Inteligentni okidač: Rub, Nagib, Puls, Prozor, Ispust, Interval, Dropout, Pattern, Qualified, N-edges, Setup/hold, Odlaganje i Video (Podržan HDTV). Zone Trigger olakšava napredno okidanje
- Serijsko okidanje buseva i dekoder, podržava protokole uključujući I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester i ARINC429
- Segmentna akvizicija (Sekvencijski) mod, dijeli maksimalnu dužinu snimka u više segmenata (do 170.000), prema uvjetima okidanja postavljenim od strane korisnika, sa vrlo malim mrtvim vremenom između segmenata za hvatanje kvalifikacije događaja
- Funkcija snimanja povijesti talasne forme (History), maksimalna dužina snimljenih talasnih oblika je 170.000 sličica
- Automatska mjerenja na 60+ parametara, podržava statistiku s histogramom, stazom, trendom, mjerenjem gatinga i mjerenjima na matematičkim, povijesnim i tragovima memorije
- 8 matematičkih tragova (8 Mpts FFT, Filter, zbrajanje, oduzimanje, množenje, dijeljenje, integracija, diferencijal, korijen kvadrata, itd.), podržava editor formule
- Brojne funkcije analize podataka kao što su Search, Navigate, Digital Voltmeter, Counter, Histogram waveform, Bode plot, Power Analysis i Double Pulse Test
- Visokofrekventni hardware-based Average, Hi-Res; Visok brzinski hardware-based Mask Test function, s Mask Editor alatom za izradu korisnički definiranih maski
- 16 digitalnih kanala
- Podržava eksterni generator valnih oblika od 50 MHz
- Sucelja uključuju: 2x USB Host 3.0 (1x za SDS5000L), USB 2.0 Host, USB 3.0 Device (USBTMC), 1000M LAN, HDMI, Eksterni Triger In, Aux Out (Pass/Fail, Trigger Out), 10 MHz In, 10 MHz Out
- Ugrađeni web server podržava daljinsko upravljanje preko LAN porta pomoću web preglednika. Podržava SCPI remote control commands. Podržava vanjski miš i tipkovnicu
Tekst je strojno preveden.

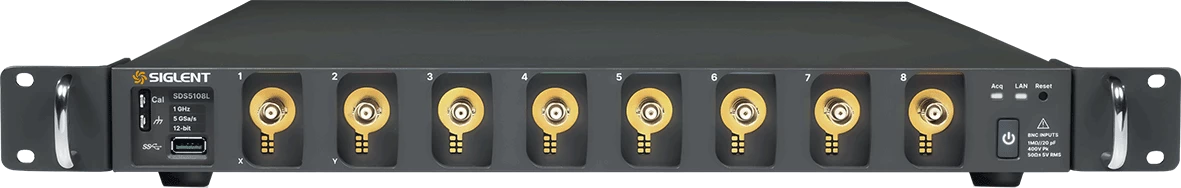

- Siglent SDS 5000L osciloskop
- USB kabel
- Brzi početak
- Passivna sonda 1/kanal, 500 MHz
- Bežični miš
- Naponski kabel
Tekst je strojno preveden.
Naziv: Siglent SDS 5000L series
Proizvođač: N/A
Uvoznik: MICOM ELEKTRONIKA D.O.O.
Zemlja porijekla: N/A
