- 8/6/4 analognih kanala za SDS 5000X HD
- Širina pojasa do 1 GHz sa brzinom uzorkovanja do 5 GSa/s
- 12-bitni ADC (analogni-digitalni konvertor)
- Nizak nivo šuma: 140 μVrms pri 1 GHz (tipično)
- Brzina uhvaćanja valnih oblika do 160.000 wfm/s u normalnom režimu i do 650.000 wfm/s u sekvencijskom režimu
- Podrška za 256 razina intenziteta i prikaz u bojama po temperaturi
- Dužina valnog oblika do 2,5 milijarde točaka po kanalu
- Digitalni sustav okidanja (trigger)
- Edge (rub), Slope (nagib), Pulse (impuls), Window (prozor), Runt, Interval, Dropout, Pattern (šablon), Qualified, N-ti rub, Setup/hold, Delay i Video (sa podrškom za HDTV)
- Zone Trigger olakšava napredna okidanja
- Podržani protokoli: I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester i ARINC429
- Maksimalna dužina zapisa podijeljena na segmente (do 170.000), prema korisnički definiranim uvjetima okidanja, sa vrlo kratkim „mrtvim“ intervalima između segmenata za hvatanje događaja
- Maksimalna snimljena dužina do 170.000 frejmova
- Više od 60 parametara, sa podrškom za statistiku, histogram, praćenje, trendove, gating mjerenja, kao i mjerenja u režimima matematike, povijesti i memorije
- 8 matematičkih "traga" sa podrškom za 8 Mpts FFT, filtere, zbrajanje, oduzimanje, množenje, dijeljenje, integraciju, diferencijaciju, korijen kvadrata i druge, uz uređivač formula
- Pretraga, navigacija, digitalni voltmeter, brojač, histogram valnog oblika, Bodeov dijagram, analiza snage i Double Pulse Test
- Hardverski ubrzana funkcija prosjeka (Average) i Hi-Res rezolucija
- Hardverski test maske velikih brzina sa uređivačem maski za izradu korisnički definiranih maski
- 16 digitalnih kanala
- Podrška za eksterni generator valnih oblika od 50 MHz
- Veliki 12,1” TFT-LCD ekran rezolucije 1280 x 800
- Kapacitivni ekran osjetljiv na dodir
- Sučelja uključuju: 2x USB Host 3.0 (1x za SDS5000L), USB 2.0 Host, USB 3.0 uređaj (USBTMC), 1000M LAN, HDMI, eksterni trigger ulaz, pomoćni izlaz (Pass/Fail, Trigger Out), 10 MHz ulaz i izlaz
- Ugrađeni web server omogućava daljinsko upravljanje preko LAN porta koristeći web preglednik
- Podrška za SCPI naredbe za daljinsko upravljanje
- Podržani eksterni miš i tipkovnica

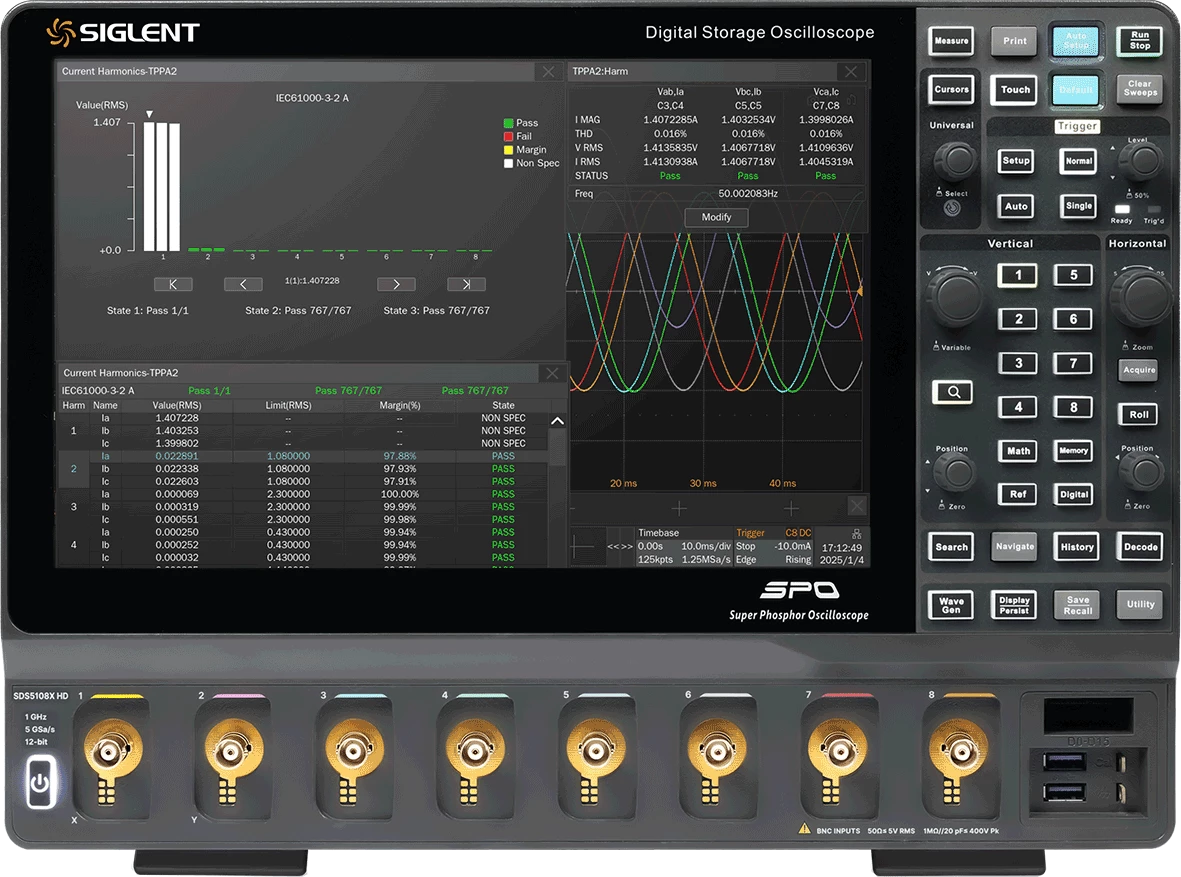

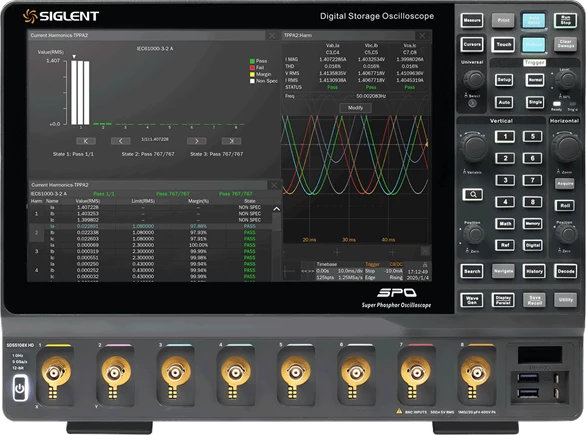

- Siglent SDS 5000X HD osciloskop
- USB kabel
- Upute
- Pasivna sonda, jedna po kanalu 500 MHz
- Bežični miš
- Naponski kabel
Naziv: Siglent SDS 5000X HD series
Proizvođač: N/A
Uvoznik: MICOM ELEKTRONIKA D.O.O.
Zemlja porijekla: N/A
