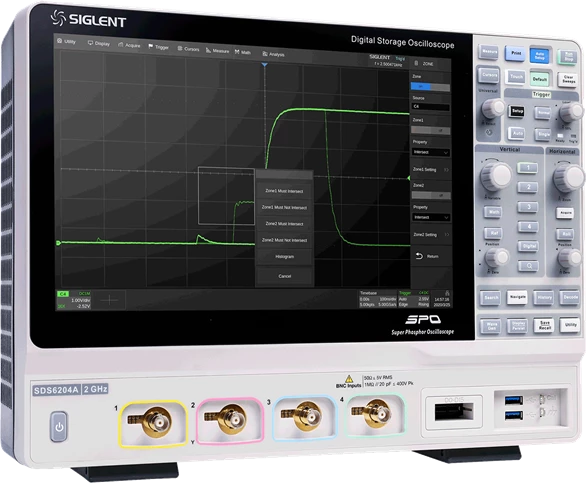

Siglent SDS 6000A serija

• 4 analogna kanala, sa širinom pojasa do 2 GHz i brzinom uzorkovanja od 5 GSa/s (10 GSa/s ESR) po kanalu.
• Niski šum
• Podesiva vertikalna skala od 0,5 mV/div do 10 V/div.

SPO tehnologija:

• Brzina osvježavanja valnih oblika do 170.000 wfm/s u normalnom režimu i do 750.000 wfm/s u sekvencijalnom režimu.
• Podrška za 256 nivoa intenziteta i prikaz u bojama po temperaturi.
• Ukupna dužina zapisa do 500 miliona točaka (Mpts) za sva 4 kanala zajedno.
• Digitalni sustav okidanja (trigger).

Inteligentni okidači:

• Edge (ivica), Slope (nagib), Pulse (impuls), Window (prozor), Runt, Interval, Dropout, Pattern (šablon), Qualified, N-ti ivica, Setup/hold, Delay i Video (sa podrškom za HDTV).

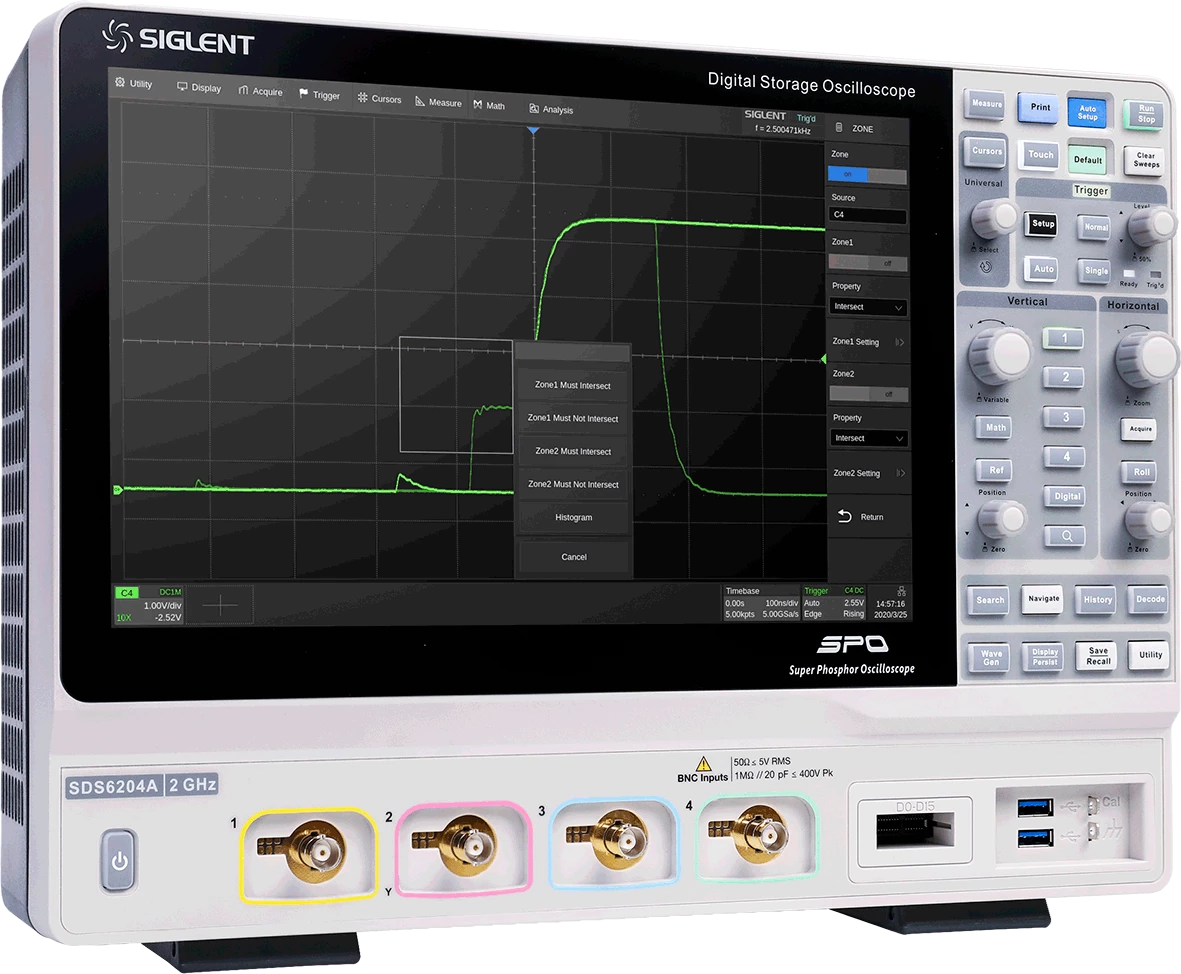

• Zone Trigger olakšava korištenje naprednih okidača.

Serijska okidanja i dekodiranje:

• Podržani protokoli: I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT i Manchester.

Segmentirano prikupljanje podataka (sekvencijalni režim):

• Maksimalna dužina zapisa podijeljena na segmente (do 80.000), prema korisnički definisanim uvjetima okidanja, sa vrlo kratkim pauzama između segmenata za hvatanje događaja.

Funkcija povijesti valnog oblika:

• Maksimalna snimljena dužina do 80.000 frejmova.

Automatsko mjerenje:

• Više od 50 parametara, sa podrškom za statistiku, histogram, praćenje, trendove, Gating mjerenja, kao i mjerenja u režimima matematike, povijesti i referenci.

Matematičke funkcije:

• 4 matematičke staze sa podrškom za 8 Mpts FFT, zbrajanje, oduzimanje, množenje, dijeljenje, integraciju, diferencijaciju, kvadratni korijen i druge, uz uređivač formula.

Napredne funkcije analize podataka:

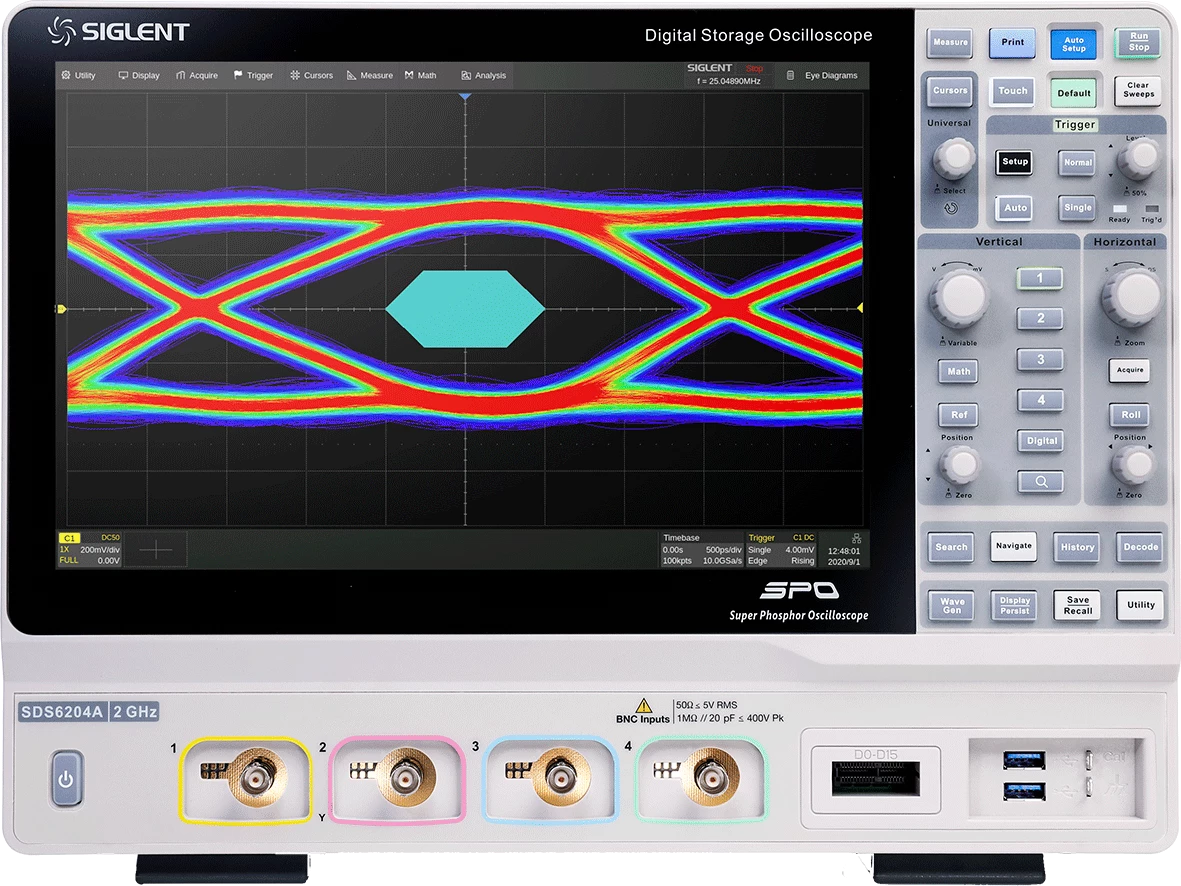

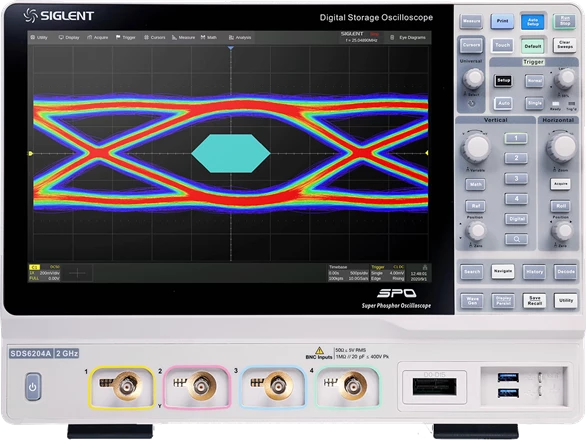

• Pretraga, navigacija, digitalni voltmetar, brojač, histogram valnog oblika, Bodeov dijagram, analiza snage, i analiza oka/jitter-a.
• Hardverski ubrzana funkcija prosjeka (Average) i Hi-Res rezolucija.
• Hardverski test maske visokih brzina sa uređivačem maski za stvaranje korisnički definiranih maski.
• Opcionalno 16 digitalnih kanala.
• Generator funkcija i proizvoljnih valnih oblika do 25 MHz, sa više ugrađenih unaprijed definisanih valnih oblika.

Ekran i sučelje:

• Veliki 12,1” TFT-LCD ekran rezolucije 1280 x 800.
• Kapacitivni ekran osjetljiv na dodir sa podrškom za višedodirne geste.
• Sučelja uključuju: USB Host, USB uređaj (USBTMC), LAN (VXI-11 / Telnet / Socket), micro SD karticu, Pass/Fail indikator, Trigger Out i HDMI.
• Ugrađeni web server omogućava daljinsku kontrolu preko LAN porta putem web preglednika.
• Podrška za SCPI naredbe za daljinsku kontrolu.
• Podrška za vanjski miš i tipkovnicu.
