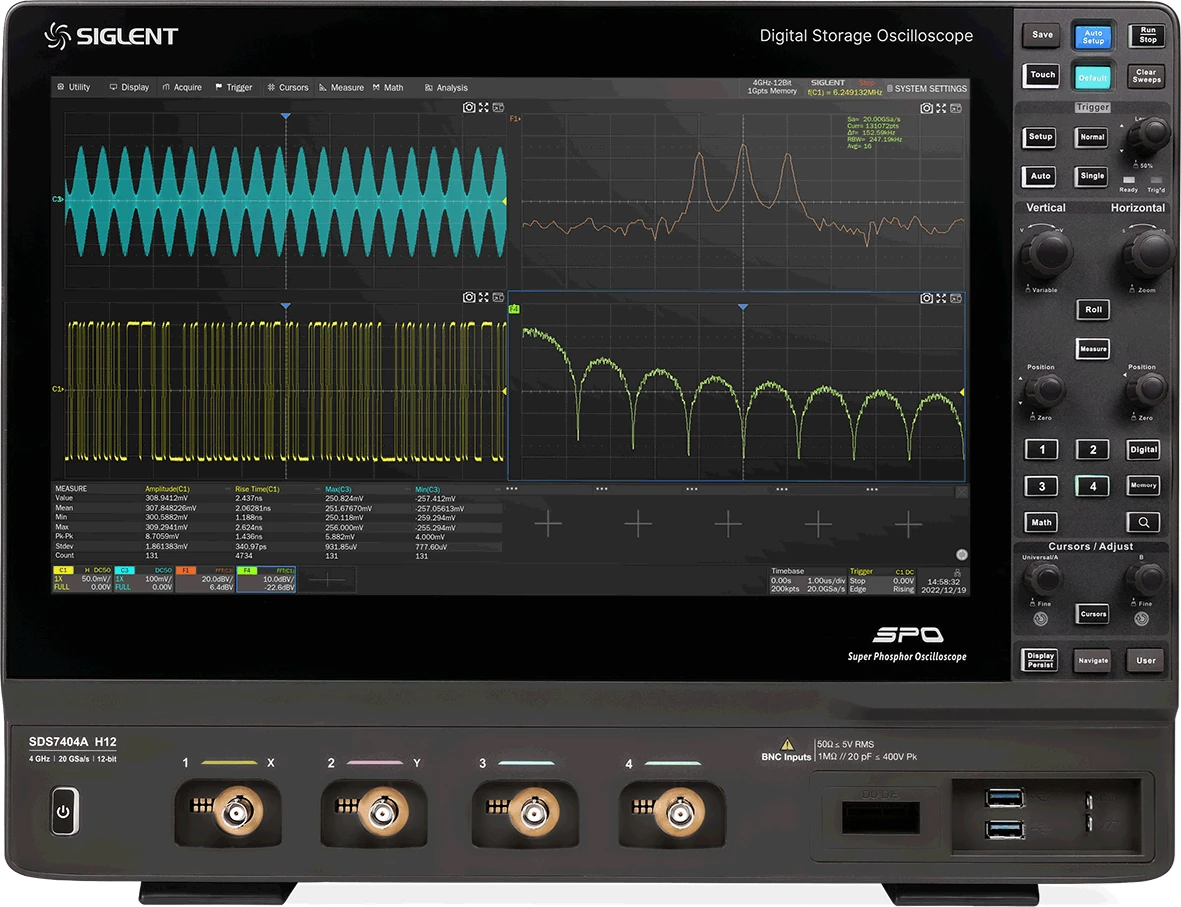

Siglent SDS 7000A serija

• 4 analognih kanala, sa širinom pojasa do 6 GHz i brzinom uzorkovanja do 20 GSa/s.
• 12-bitni ADC (analogni-digitalni pretvornik).
• Nizak šum: 260 μVrms na 6 GHz širini pojasa.

SPO tehnologija:

• Brzina osvježavanja valnih oblika do 1.000.000 wfm/s.
• Podrška za 256 nivoa intenziteta i prikaz boja po temperaturi.
• Standardna dužina zapisa 500 milijuna točaka po kanalu, opcionalno 1 milijarda točaka po kanalu.
• Digitalni sustav okidanja (trigger).

Inteligentni okidači:

• Edge (rub), Slope (nagib), Pulse (impuls), Window (prozor), Runt, Interval, Dropout, Pattern (predložak), Qualified, N-ti rub, Setup/hold, Delay i Video (s podrškom za HDTV).
• Zone Trigger za pojednostavljenje naprednih okidanja.

Serijske magistrale i dekodiranje:

• Podržani protokoli: I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, ARINC429 i USB 2.0.

Segmentirano prikupljanje podataka (sekvencijski mod):

• Maksimalna dužina zapisa podijeljena na više segmenata (do 124.000), prema uvjetima okidanja koje određuje korisnik, s vrlo kratkim „mrtvim“ intervalima između segmenata za hvatanje događaja.

Funkcija povijesti valnih oblika:

• Maksimalna snimljena dužina do 124.000 frameova.

Automatska mjerenja:

• Više od 50 parametara, sa podrškom za statistiku, histogram, praćenje, trendove, Gating mjerenja, kao i mjerenja u modovima matematike, povijesti i memorije.

Matematičke funkcije:

• 4 matematičke staze s podrškom za 32 Mpts FFT, filtere, zbrajanje, oduzimanje, množenje, dijeljenje, integraciju, diferencijaciju, korijen kvadratni i druge, uz uređivač formula.

Napredne funkcije analize podataka:

• Pretraga, navigacija, SignalScan, digitalni voltmetar, brojač, histogram valnih oblika, Bodeov dijagram, analiza snage, analiza oka/jitter-a i test usklađenosti (Compliance Test).
• Hardverski ubrzane funkcije prosjeka (Average) i Hi-Res rezolucije.
• Hardverski test maske visokih brzina sa uređivačem maski za pravljenje korisnički definiranih maski.
• 16 digitalnih kanala.
• Ugrađeni generator valnih oblika od 50 MHz.

Ekran i sučelje:

• Veliki 15,6” HD TFT-LCD ekran rezolucije 1920 x 1080.
• Kapacitivni ekran osjetljiv na dodir s podrškom za višedodirne geste.
• Sučelja uključuju: 4x USB Host 3.1 Gen 1, 2x USB 3.0 Host, USB 2.0 uređaj, 2x 1000M LAN, DVI-D, DisplayPort 1.2, HDMI 1.4, audio, eksterni trigger ulaz, pomoćni izlaz (Pass/Fail, Trigger Out), 10 MHz ulaz i izlaz.
• Ugrađeni web server omogućuje daljinsku kontrolu preko LAN porta koristeći web preglednik.
• Podrška za SCPI naredbe za daljinsku kontrolu.
• Podržani eksterni miš i tipkovnica.
