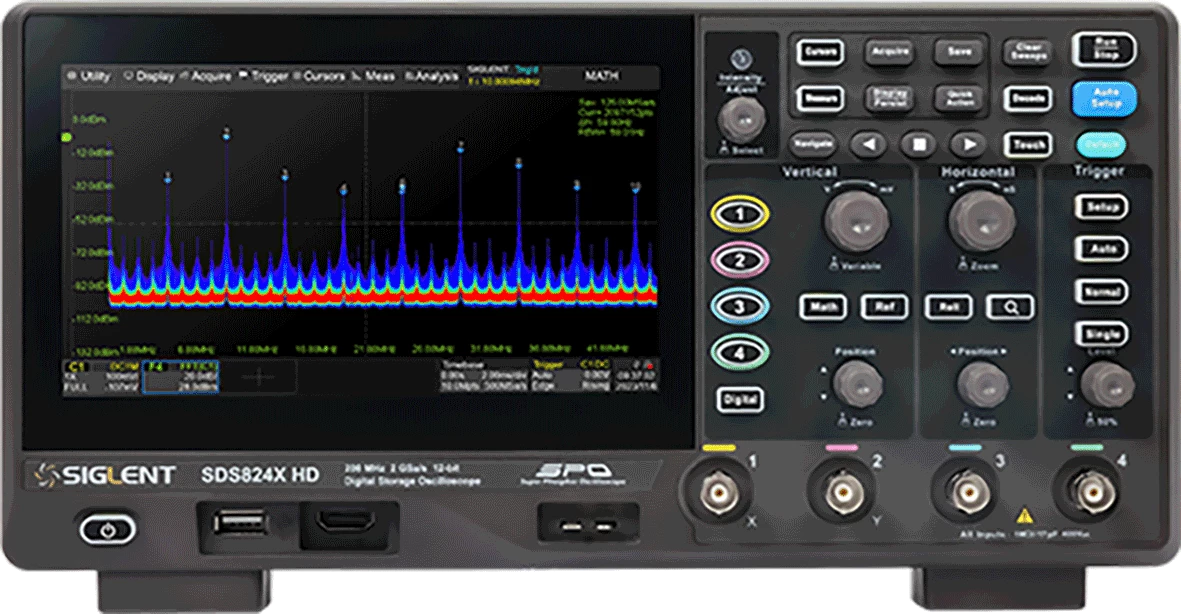

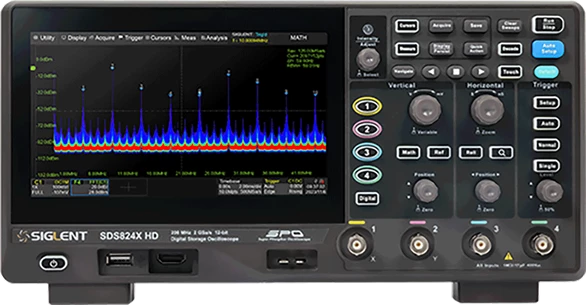

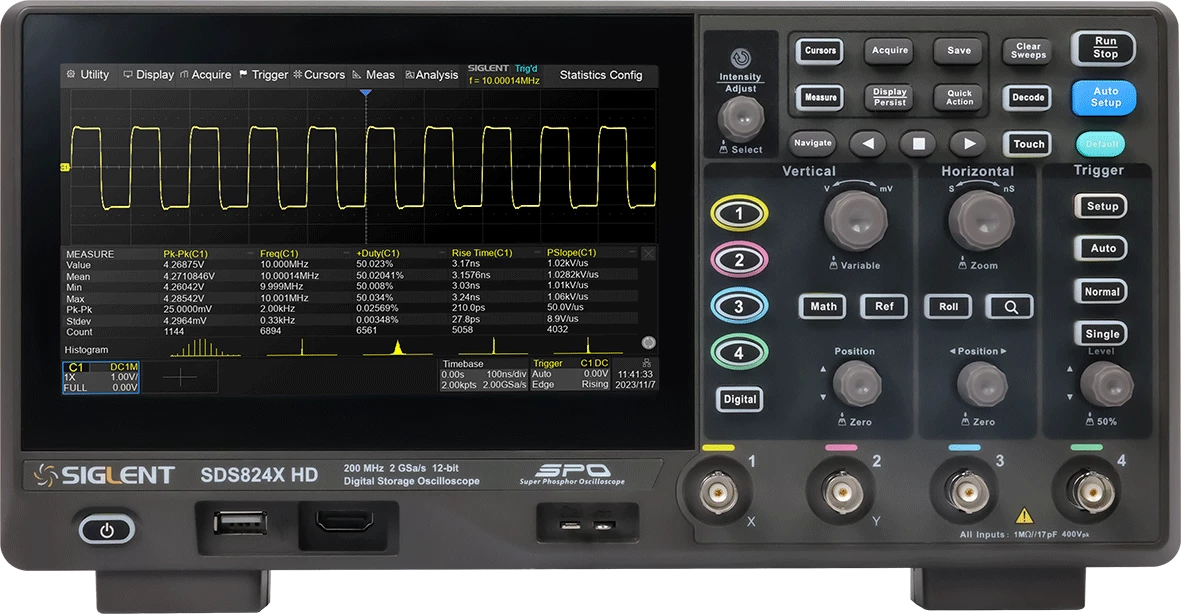

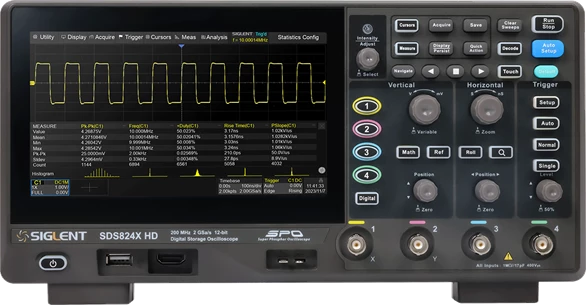

Siglent SDS 800X HD Series

SIGLENT SDS800X HD serija digitalnih osciloskopa zasnovana je na 12-bitnim A/D pretvornicima brzine uzorkovanja do 2 GSa/s

• 12-bitna rezolucija za precizna mjerenja
• A/D pretvornici brzine do 2 GSa/s
• Razina šuma od svega 70 µVrms na frekvenciji od 200 MHz
• Izbor između 2 ili 4 analognih kanala, maksimalne širine pojasa do 200 MHz
• SPO tehnologija za vrhunski prikaz signala
• Brzina osvježavanja valnih oblika do 120.000 wfm/s u normalnom režimu i do 500.000 wfm/s u sekvencijalnom režimu
• Podrška za prikaz s 256 razina intenziteta i temperaturni prikaz
• Maksimalna duljina zapisa do 100 miliona točaka
• Napredni digitalni sustav okidanja: Edge (rub), Slope (kosa), Pulse width (širina pulsa), Window (prozor), Runt, Interval, Dropout (prekid), Pattern (šablon), Video (podrška za HDTV), Qualified, Nth edge, Delay, Setup/Hold time.
• Podrška za okidanje i dekodiranje serijskih magistrala: I2C, SPI, UART, CAN, LIN
• Sekvencijalni način rada (Segmented acquisition) dijeli maksimalnu duljinu zapisa na do 80.000 segmenata s minimalnim vremenom neaktivnosti između njih, za precizno snimanje događaja/li>
• Funkcija povijesti valnih oblika (History) s kapacitetom do 80.000 frejmova
• Automatska mjerenja za preko 50 parametara, s podrškom za statistiku, histogram, praćenje trenda, Gating mjerenje, kao i mjerenja na matematičkim, povijesnim i referentnim signalima
• Četiri matematička traga s podrškom za FFT do 2 Mpts, zbrajanje, oduzimanje, množenje, dijeljenje, integracija, diferencijacija, korijenovanje i uređivač formula
• Opsežne funkcije analize podataka: pretraga, navigacija, brojač, Bode dijagram i analiza snage
• Hardverski ubrzana funkcija Mask Test s alatom za kreiranje korisničkih maski
• Opcionalno: 16 digitalnih kanala
• Opcionalni generator proizvoljnih signala frekvencije 25 MHz
• 7-inčni TFT-LCD ekran rezolucije 1024 x 600 s kapacitivnim ekranom osjetljivim na dodir
• Sučelja: USB dostupni, USB uređaj (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger Out
• Ugrađeni web server za daljinsko upravljanje preko LAN porta putem web preglednika
• Podrška za SCPI naredbe za daljinsko upravljanje
• Mogućnost povezivanja miša i tipkovnice
• Podrška za NTP (Network Time Protocol) za precizno usklađivanje vremena
