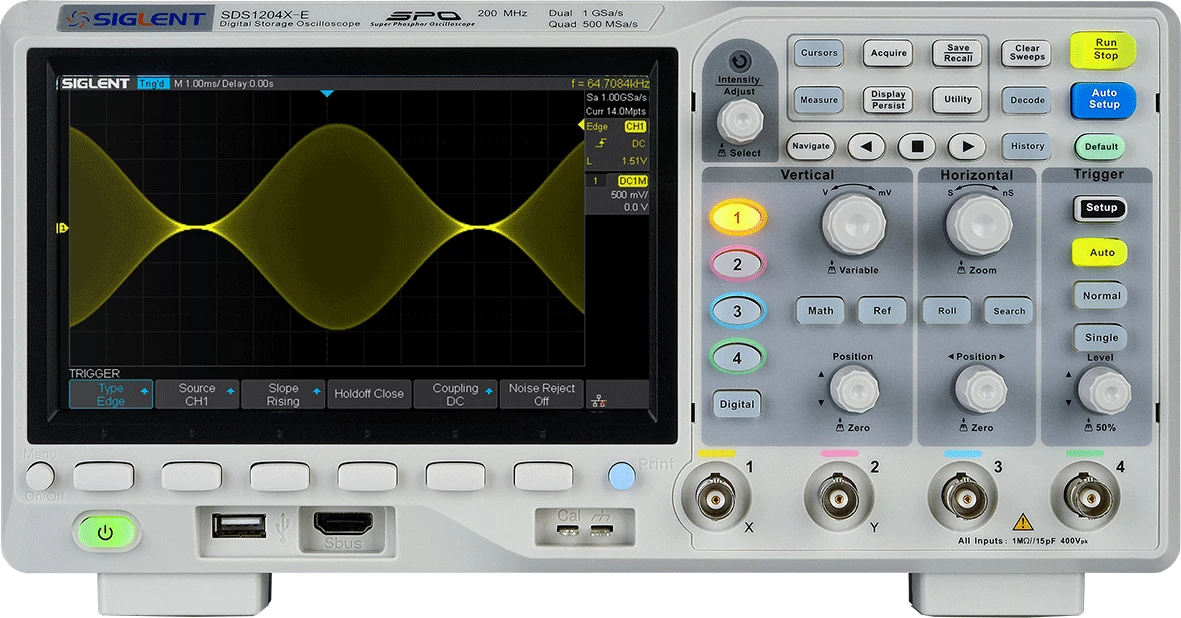

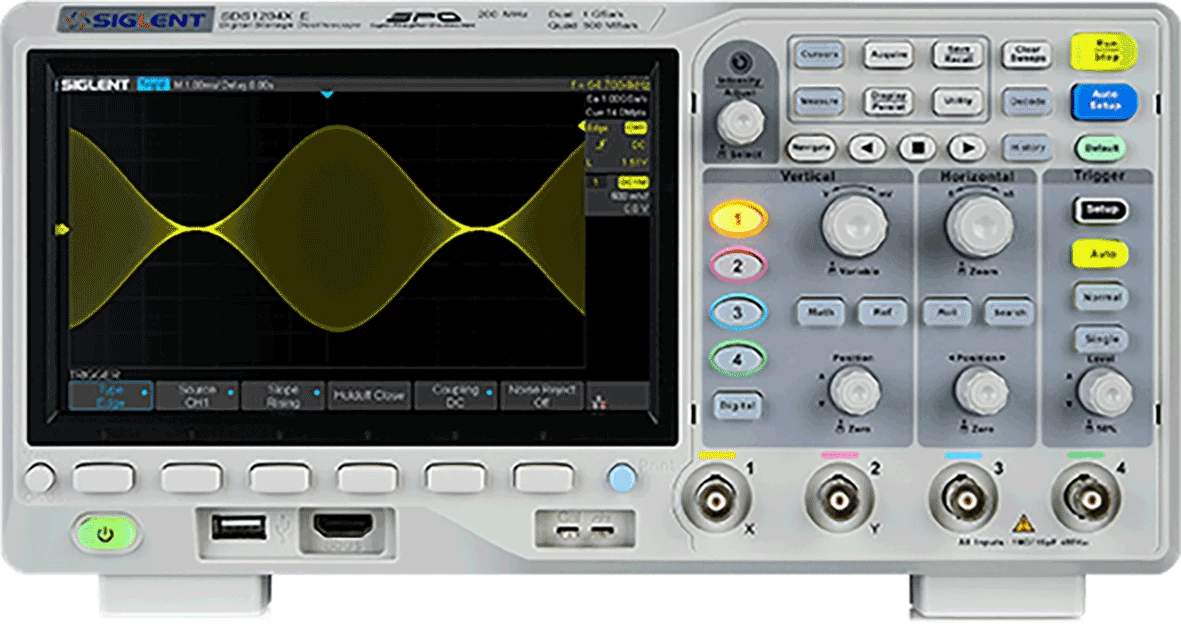

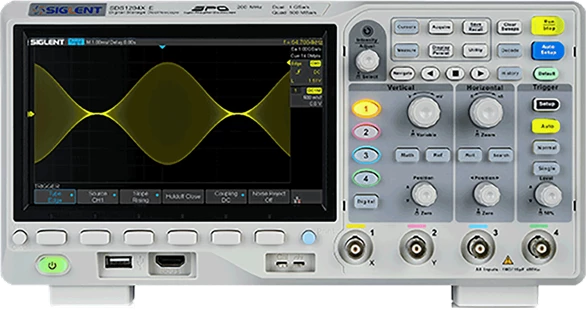

Siglent SDS1000X-E serija

SIGLENT SDS1000X-E je serija digitalnih osciloskopa nove generacije s Super Phosphor tehnologijom, dostupna u verzijama s frekvencijskim opsegom od 100 MHz i 200 MHz, s 2 ili 4 analognih kanala.

• Pametni okidači (Intelligent Trigger): rub (Edge), nagib (Slope), širina pulsa (Pulse Width), prozor (Window), "runt" puls, interval, prekid (Dropout), predložak (Pattern)
• Besplatna serijska dekodiranja i okidanja: I2C, SPI, UART, RS232, CAN i LIN
• Video okidači s podrškom za HDTV signale
• Niski nivo šuma i opseg vertikalne skale od 500 μV/div do 10 V/div
• 10 korisnih funkcija na jedan gumb: automatsko podešavanje, zadana podešavanja, pokazivači (Cursors), mjerenja, "roll" prikaz, povijest, prikaz/postojanost, brisanje prikaza, zum i tisak
• Segmentirano snimanje (Sequence mode): zapis se dijeli na više segmenata (do 80.000) prema okidačkim uvjetima, s minimalnim vremenom između događaja
• Povijest valnih oblika (History): bilježi do 80.000 prethodnih valova
• Automatska mjerenja za 38 parametara, uključujući: statistika, Gating, matematička mjerenja, povijesna i referentna mjerenja
• FFT analiza s dubinom do 1 milijun točaka (1 Mpts)
• Stvarna mjerenja i matematičke funkcije koriste svih 14 Mpts memorije
• Gumb za podešavanja može biti korisnički definiran ili vraćen na tvorničke vrijednosti
• Sigurno brisanje podataka (Security Erase Mode)
• Hardverski ubrzana funkcija Pass/Fail za testiranje signala
• Veliki 7-inčni TFT-LCD ekran rezolucije 800 × 480
• Više sučelja: USB Host, USB uređaj (USB-TMC), LAN (VXI-11), Pass/Fail, Trigger Out
• Podrška za SCPI naredbe za daljinsko upravljanje
• Podrška za više jezika i ugrađena pomoć
• Upravljanje putem preglednika putem ugrađene web stranice (samo kod modela s 4 kanala)
• Bode dijagram – funkcija koja omogućava upravljanje vanjskim generatorima (SIGLENT SDG ili SAG, samo kod 4-kanalnih modela)
