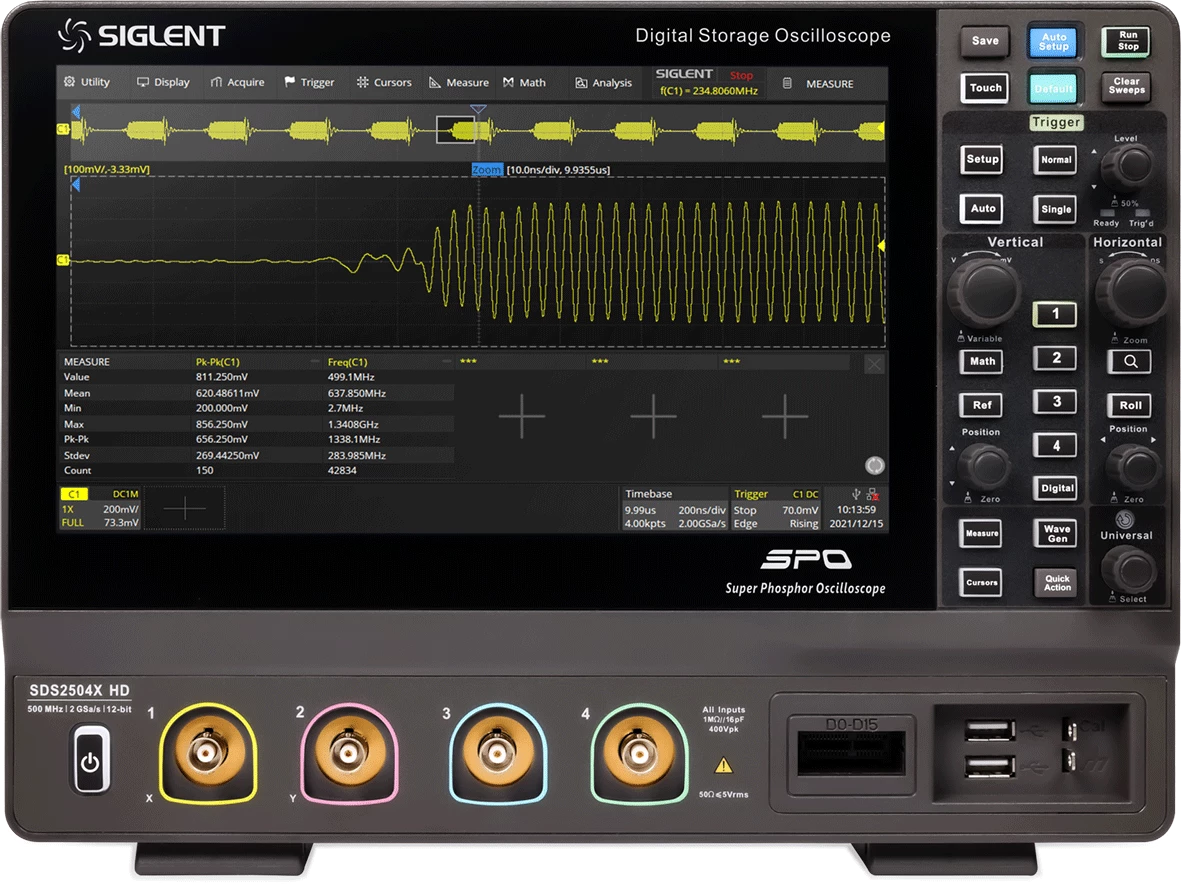

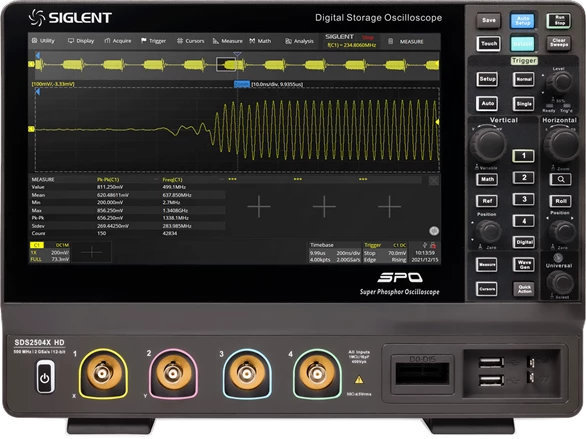

Siglent SDS2000X HD serija

SIGLENT SDS2000X HD serija digitalnih osciloskopa visoke rezolucije zasnovana je na 12-bitnim Analognim-Digitalnim konverterima sa brzinom uzorkovanja do 2 GSa/s 12-bitna visoka rezolucija za precizna mjerenja

• A/D konverteri brzine do 2 GSa/s
• Ulazi sa razinom buke od samo 70 µVrms pri širini pojasa od 500 MHz i preciznošću DC pojačanja od 0,5 %
• 4 analognih kanala sa širinom pojasa do 350 MHz, uz mogućnost nadogradnje na 500 MHz
• SPO tehnologija za vrhunsku kvalitetu prikaza signala
• Brzina hvatanja valnih oblika do 100.000 wfm/s u normalnom režimu i do 500.000 wfm/s u sekvencijalnom režimu
• Podrška za prikaz sa 256 razina intenziteta i prikaz u režimu temperature boje
• Maksimalna duljina zapisa do 200 milijuna točaka po kanalu
• Napredni digitalni sustav okidanja: Edge (ivica), Slope (pad), Pulse width (širina impulsa), Window (prozor), Runt, Interval, Dropout (prekid), Pattern (uzorak), Video (sa podrškom za HDTV), Qualified, Nth edge, Delay, Setup/Hold time.
• Podrška za okidanje i dekodiranje serijskih sabirnica: I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT i Manchester
• Sekvencijalni režim rada (Segmented acquisition) dijeli maksimalnu duljinu zapisa na do 80.000 segmenata sa minimalnim vremenom neaktivnosti između njih, za precizno hvatanje događanja
• Funkcija povijesti valnih oblika (History) sa kapacitetom do 80.000 frameova
• Automatska mjerenja za preko 50 parametara, uz podršku za statistiku, histogram, praćenje trenda, Gating mjerenje, kao i mjerenja na matematičkim, povijesnim i referentnim signalima
• Dva matematička traga sa podrškom za FFT do 2 milijuna točaka (2 Mpts), zbrajanje, oduzimanje, množenje, dijeljenje, integraciju, diferenciranje, korjenovanje i uređivač formula
• Bogat set funkcija za analizu podataka: pretraga, navigacija, digitalni voltmetar, brojač, histogram valnih oblika, Bode dijagram i analiza snage
• Hardverski ubrzane funkcije za prosječno mjerenje (Average) i ERES, kao i vrlo brzi Mask Test sa alatom za kreiranje korisničkih maski
• Opcionalno: 16 digitalnih kanala
• Ugrađeni generator valnih oblika frekvencije 25 MHz
• Veliki 10,1-inčni TFT-LCD ekran rezolucije 1024 x 600 sa kapacitivnim ekranom osjetljivim na dodir
• Sučelja: USB hostovi, USB uređaj (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger Out
• Ugrađeni web server za daljinsku kontrolu preko LAN porta putem web preglednika
• Podrška za SCPI naredbe za daljinsko upravljanje
• Mogućnost povezivanja vanjskog miša i tipkovnice
