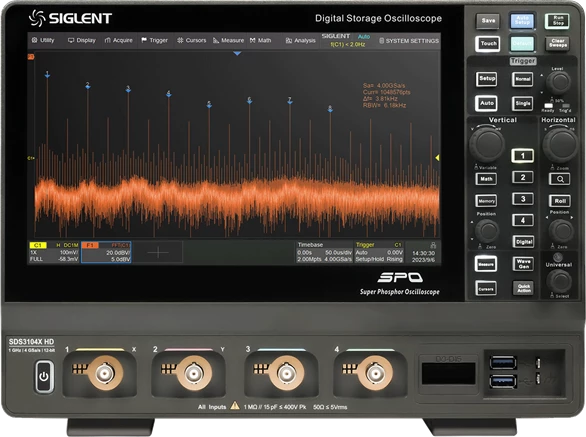

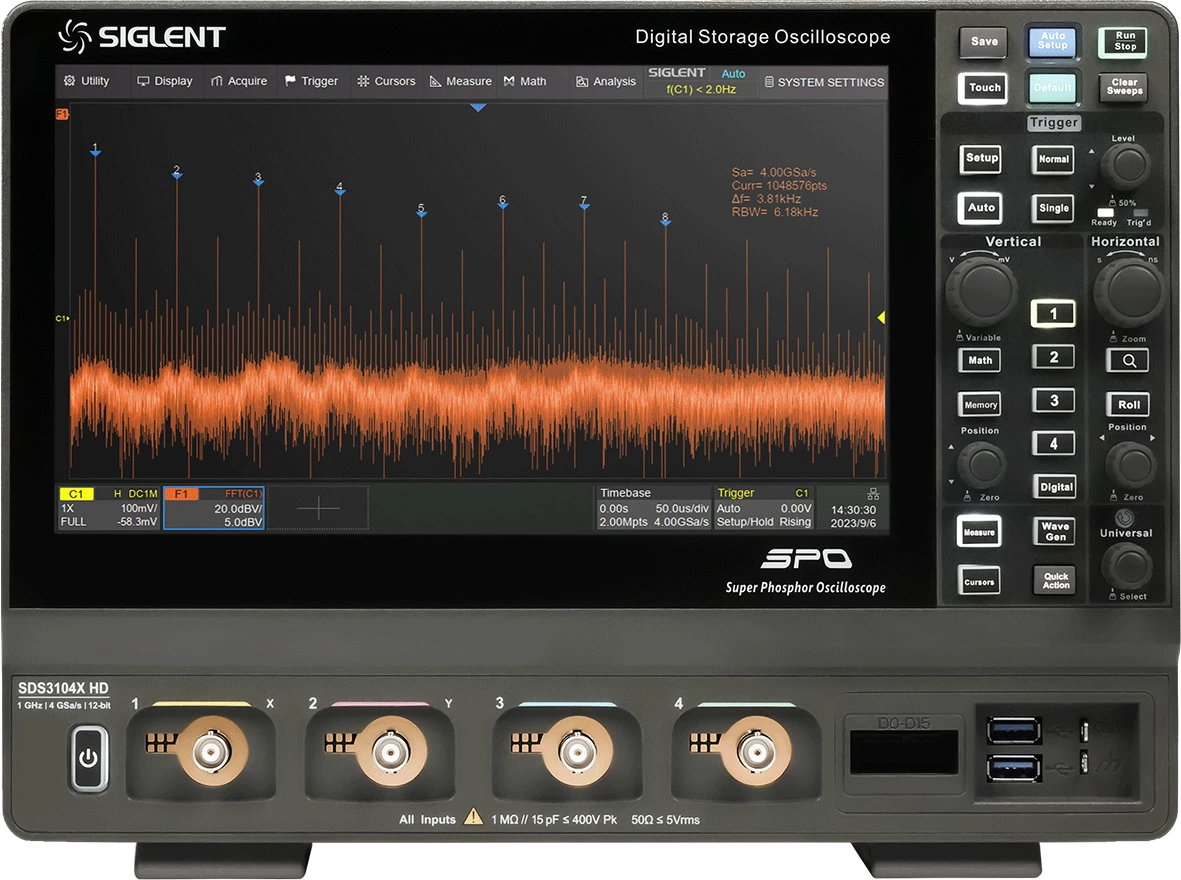

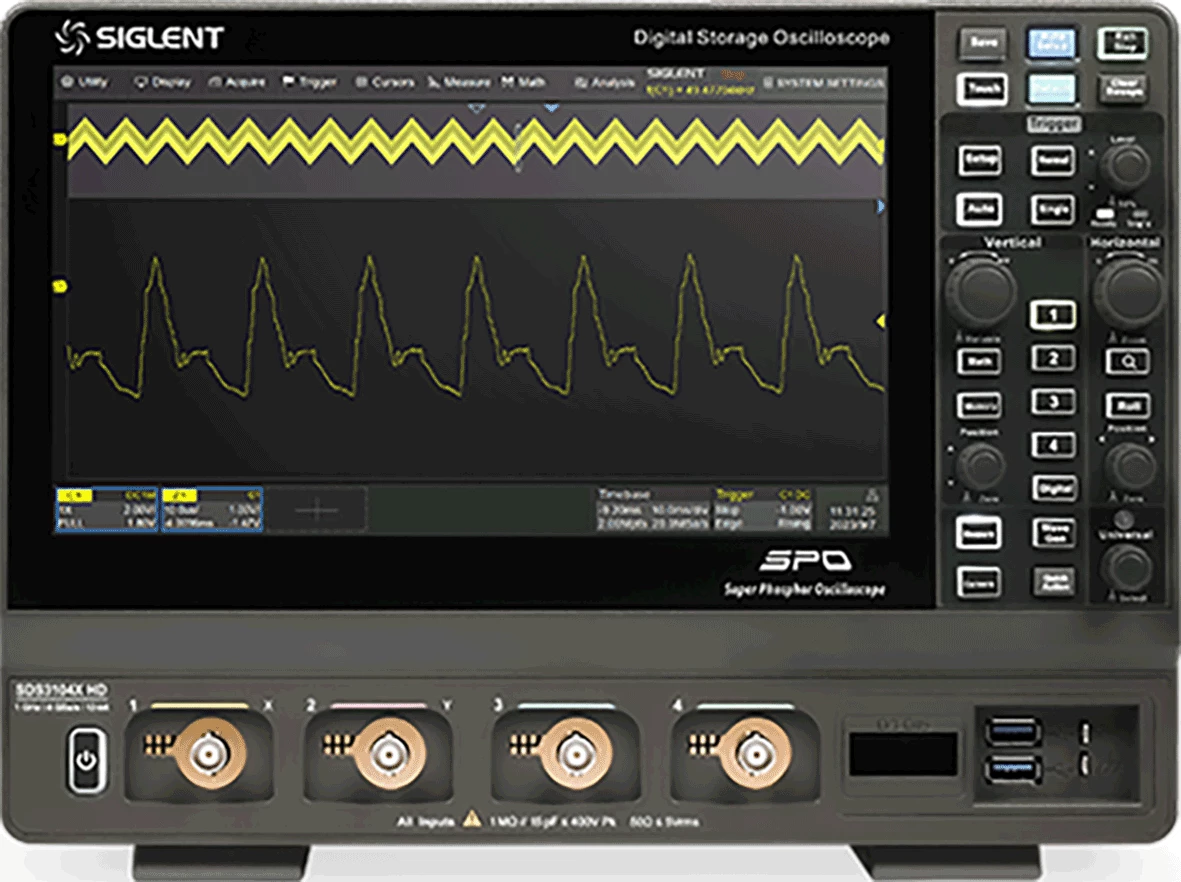

Siglent SDS3000X HD serija

Serija SIGLENT SDS3000X HD digitalnih osciloskopa dostupna je u verzijama s pojasnom širinom od 1 GHz, 500 MHz i 350 MHz, sa 12-bitnim A/D konverterima i brzinom uzorkovanja do 4 GSa/s.

• 4 analoga kanala s maksimalnom pojasnom širinom do 1 GHz i uzorkovanjem do 4 GSa/s
• 12-bitni A/D konverter za visoku razinu preciznosti
• Niska razina buke: 125 µVrms pri pojasnoj širini od 1 GHz
• SPO tehnologija za vrhunsku kvalitetu prikaza oblika valova
• Brzina osvježavanja oblika valova do 200.000 wfm/s u normalnom modu i do 890.000 wfm/s u sekvencijskom modu
• Podrška za prikaz s 256 razine intenziteta i prikazom temperature boje
• Maksimalna duljina zapisa do 400 milijuna točaka po kanalu
• Napredni digitalni sustav okidanja: rub (Edge), nagib (Slope), širina pulseva (Pulse width), prozor (Window), trčanje (Runt), interval, dropout (prekid), uzorak (Pattern), vrsta signala (Video, sa podrškom za HDTV), kvalificirani, nth rub (Nth edge), odgoda (Delay), vrijeme postavljanja/zadržavanja (Setup/Hold time).
• Podrška za aktivaciju i dekodiranje serijskih autobusa: I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester i ARINC429
• Sekvencijski radni mod (Segmented acquisition) dijeli maksimalnu duljinu zapisa na do 80.000 segmenata s minimalnim vremenom neaktivnosti između njih, za precizno hvatanje kvalificiranih događaja
• Funkcija povijesti oblika valova (History) s kapacitetom do 80.000 frejmova
• Automatska mjerenja za preko 50 parametara, s podrškom za statistiku, histogram, praćenje trenda, Gating mjerenje, kao i mjerenja na matematičkim, povijesnim i memorijalnim signalima
• Četiri matematička traga s podrškom za FFT do 4 milijuna točaka (4 Mpts), filtre, zbrajanje, oduzimanje, množenje, dijeljenje, integraciju, derivaciju, korjenovanje i uređivač formula
• Bogat set funkcija za analizu podataka: pretraga, navigacija, digitalni voltmetar, brojač, histogram oblika valova, Bodeov dijagram i analiza snage
• Hardverski ubrzane funkcije za prosječno mjerenje (Average) i ERES, kao i vrlo brzi Mask Test s alatima za stvaranje korisničkih maski
• Opcionalno: 16 digitalnih kanala
• Opcionalni eksterni generator oblika valova frekvencije do 50 MHz
• Veliki 10,1-inčni TFT-LCD zaslon rezolucije 1024 x 600 s kapacitivnim zaslonom osjetljivim na dodir
• Sučelja uključuju: 2 x USB 3.0 domaćin, 1 x USB 2.0 domaćin, USB 3.0 uređaj (USBTMC), 1000M LAN (VXI-11/Telnet/Socket/LXI), eksterni ulaz za okidanje, Aux Out (Pass/Fail, Trigger Out)
• Ugrađeni web poslužitelj omogućava daljinski kontrolu preko LAN porta putem web preglednika
• Podrška za SCPI naredbe za daljinsko upravljanje
• Mogućnost povezivanja vanjskog miša i tipkovnice
