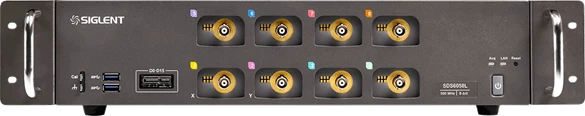

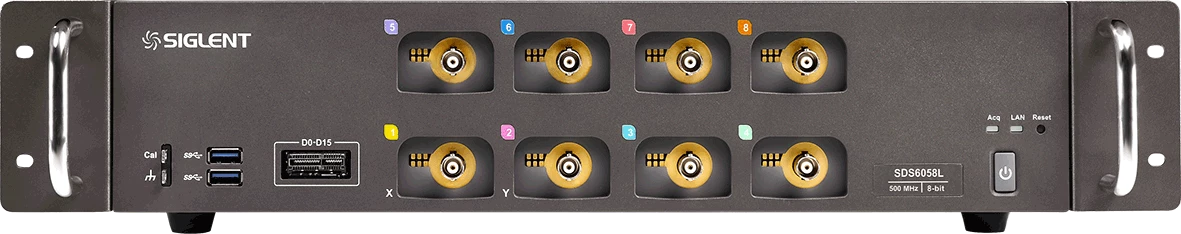

Siglent SDS6000L serija

• 8 ili 4 analognih kanala + 1 vanjski okidač. Dizajniran za proširenje - moguće je spojiti više jedinica u sustav za prikupljanje podataka sa do 512 kanala.
• Maksimalna širina pojasa do 2 GHz sa brzinom uzorkovanja od 5 GSa/s (10 GSa/s ESR) po kanalu.
• Niska buka
• Podesiva vertikalna skala od 0,5 mV/div do 10 V/div.

SPO tehnologija:

• Brzina osvježavanja valnih oblika do 170.000 wfm/s u normalnom načinu rada i do 750.000 wfm/s u sekvencijalnom načinu rada.
• Podrška za 256 nivoa intenziteta s prikazom u bojama prema temperaturi.
• Ukupna dužina zapisa do 500 milijuna točaka (Mpts) za sva 4 kanala zajedno.
• Digitalni sustav okidanja (trigger).

Inteligentni okidači:

• Edge (rub), Slope (nagib), Pulse (puls), Window (prozor), Runt, Interval, Dropout, Pattern (uzorak), Qualified, N-ti rub, Setup/hold, Delay i Video (sa podrškom za HDTV).
• Zone Trigger olakšava korištenje naprednih okidanja.

Serijski okidači i dekodiranje:

• Podržani protokoli: I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT i Manchester.

Segmentirano prikupljanje podataka (sekvencijalni način rada):

• Maksimalna dužina zapisa se podijeli na više segmenata (do 80.000), prema korisnički definiranim uvjetima okidanja, sa vrlo kratkim „mrtvim“ intervalom između segmenata za hvatanje relevantnih događaja.

Funkcija snimanja povijesti valnog oblika:

• Maksimalna dužina snimka do 80.000 sličica.

Automatska mjerenja:

• Više od 50 različitih parametara, sa podrškom za statistiku kroz histogram, praćenje, trendove, Gating mjerenja, kao i mjerenja u načinima rada matematike, povijesti, memorije i referenci.

Matematičke funkcije:

• 4 matematička traga sa podrškom za 8 Mpts FFT, zbrajanje, oduzimanje, množenje, dijeljenje, integraciju, diferencijaciju, korijen i druge, uz ugrađeni urednik formula.

Napredne funkcije analize podataka:

• Pretraga, navigacija, digitalni voltmeter, brojač, histogram valnog oblika, analiza snage i analiza očne/šuma.
• Opcijski 16 digitalnih kanala.
• Generator funkcija i proizvoljnih valnih oblika do 25 MHz, sa ugrađenim nizom unaprijed definiranih valnih oblika.

Sučelja:

• 4x USB host porta, USB uređaj (USBTMC), 1000M LAN (VXI-11 / Telnet / Socket), micro SD kartica, Pass/Fail indikacija, Trigger Out, HDMI, 10 MHz ulaz/izlaz.
• Ugrađeni web server omogućava daljinsku kontrolu preko LAN porta koristeći web preglednik.
• Podržane SCPI naredbe za daljinsku kontrolu.
• Podrška za vanjski miš i tipkovnicu.
