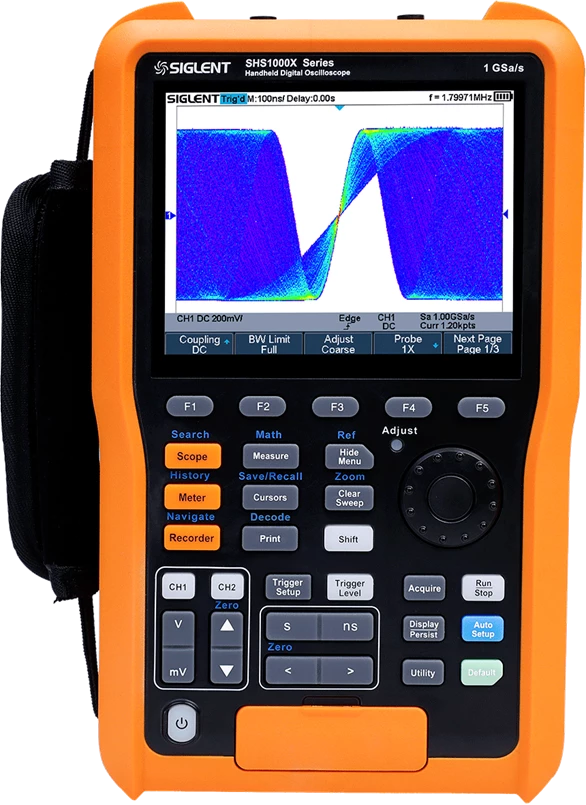

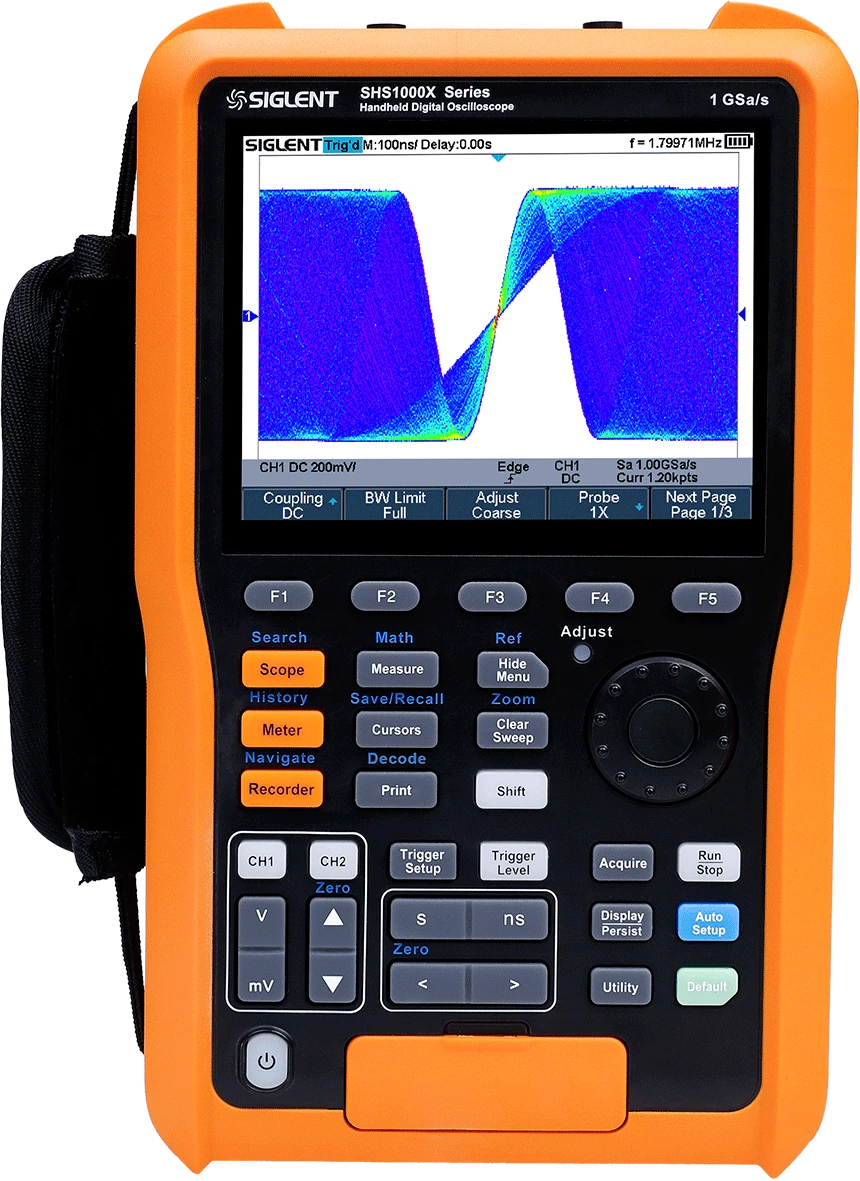

Siglent SHS1000X serija

Siglent SHS1000X serija s propusnim opsegom od 200 MHz i 100 MHz. Nude visoku preciznost, brzi odziv i bogatu funkcionalnost, prilagođenu kako za laboratorijske tako i za terenske primjene.

• Uzorkovanje brzinom do 1 GSa/s (jedan kanal) i 500 MSa/s (dva kanala)
• SPO tehnologija (Siglent vlasnički osciloskop):
• Uhvat valnih oblika do 100.000 po sekundi (normalni režim) i do 400.000 po sekundi (sekvencijalni režim)
• 256 razina prikaza intenziteta i color temperature prikaz
• Dužina zapisa do 12 milijuna točaka (12 Mpts)
• Digitalni sustav okidanja

• Inteligentni okidači: rub, pad, širina pulsa, prozor, nepotpun signal (runt), interval, gubitak signala (dropout), šablon
• Serijsko okidanje i dekodiranje (standardno) za IIC, SPI, UART, CAN i LIN protokole
• Video okidač / HDTV podrška
• Niska razina šuma, uz napon po dijelu od 2 mV do 100 V
• Tri funkcionalna gumba za izravan pristup osciloskopu, multimetru i snimaču
• Osmo dugme za osnovne funkcije: pokretanje/zaustavljanje, automatsko podešavanje, povratak na podrazumijevana podešavanja, mjerenje, kursori, prikaz/postojanost, brisanje prikaza i štampa.
• Dodatne funkcije dostupne uz SHIFT gumb
• Sekvencijalni režim (Sequence): zapis dijeli u do 80.000 segmenata, s minimalno mrtvom vremenom između događaja
• Funkcija povijesti (History): čuvanje do 80.000 valnih oblika
• Automatska mjerenja: 38 parametara + statistika, zum, selektivna analiza (gating), matematičke funkcije, povijest i referenca
• Spektralna analiza (FFT) s dužinom do 1 milijun točaka, s podrškom za vrhove i markere
• Sve matematičke i mjerne funkcije koriste ukupni broj uzorka (do 12 Mpts)
• Podržane matematičke funkcije: brza Fourierova transformacija (FFT), zbrajanje, oduzimanje, množenje, dijeljenje, integracija, derivacija i korijen kvadratni
• Podesivi “Default” gumb – za korisnička ili tvornička podešavanja
• Višejezični sučelje s ugrađenom online pomoći
• Modus brisanja podataka (Security Erase)
• Pretraživanje i navigacija kroz zabilježene podatke
• Snimač režim: uključuje bilježenje uzoraka i mjerenja
• Multimetar s 6000 znamenki, podržava mjerenje:
  • istosmjerne i izmjenične napone (DCV/ACV)
  • istosmerne i izmjenične struje (DCI/ACI)
  • otpornosti, diodni test, kapacitivnosti, kontinuiteta testa
• True RMS mjerenje AC napona i struje
• 5,6-inčni TFT-LCD zaslon, rezolucije 640 x 480 piksela
• Sučelja: izolirani USB host i USB uređaj (MicroUSB-TMC)
• Podrška za SCPI naredbe za daljinsko upravljanje
• Litij-ionska baterija (UL2054 certificirana), kapaciteta 6900 mAh, s vanjskim punjačem
• IP51 zaštita – otporan na prašinu i kapljanje tekućine
• Skladnost s standardima: UL61010-1, UL61010-2-030, UL61010-2-033
