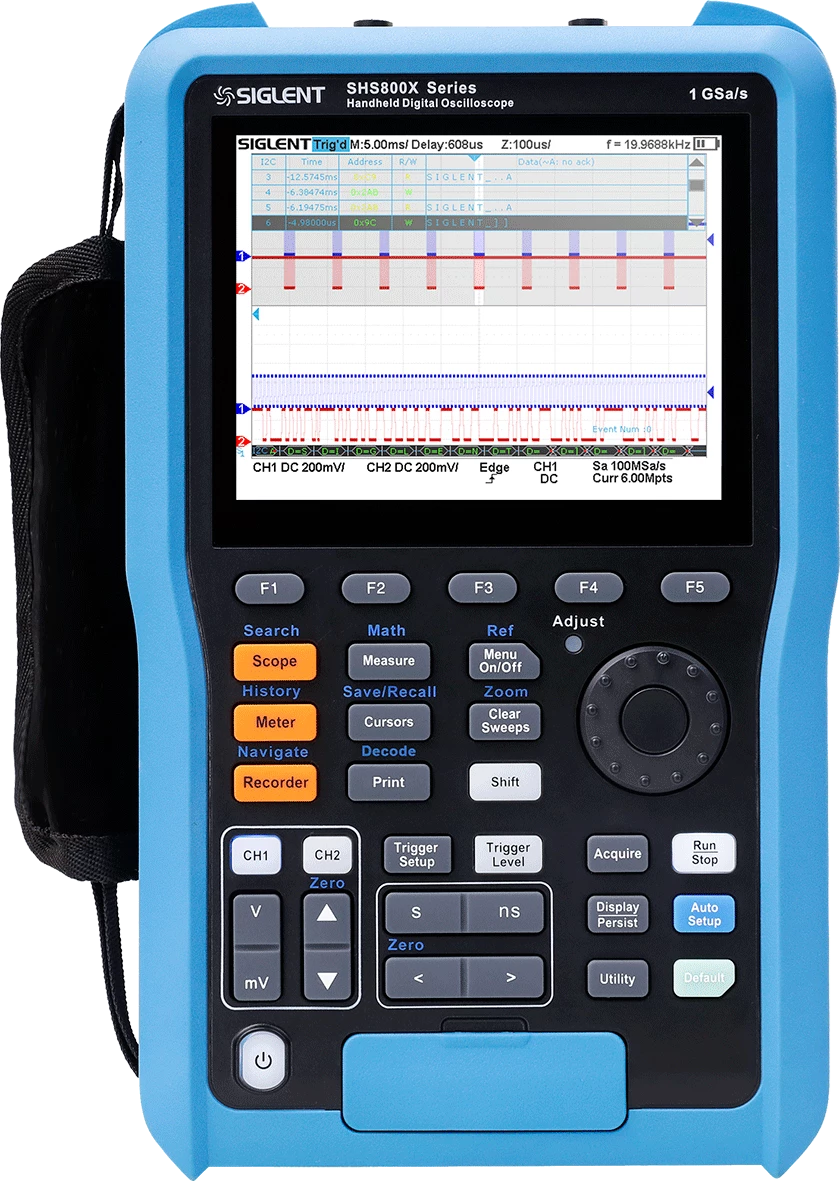

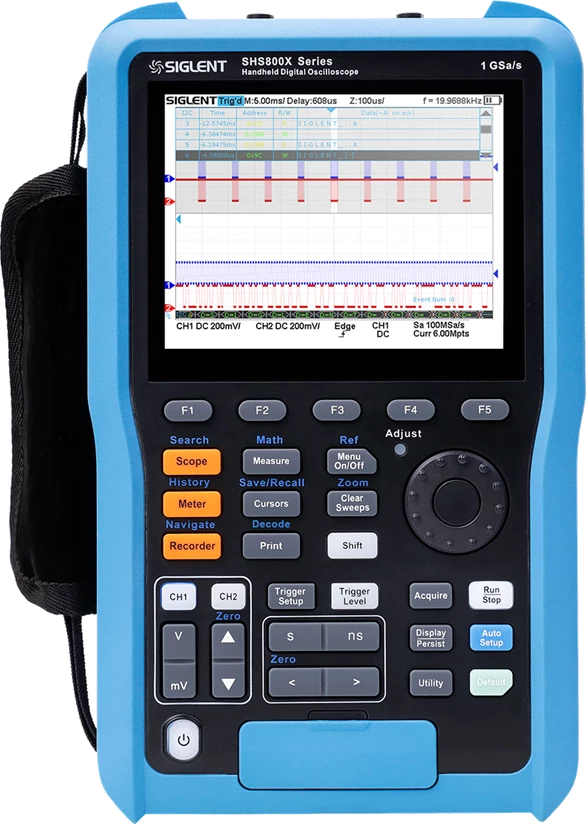

Siglent SHS800X serija

Modeli osciloskopa s propusnim rasponom od 200 MHz i 100 MHz

• Brzina uzorkovanja: 1 GSa/s (jedan kanal), 500 MSa/s (dva kanala)
• SPO tehnologija:
  • Hvatanje do 100.000 valnih oblika u sekundi (normalni način rada), 400.000 u sekvencijskom načinu rada
  • 256 razina intenziteta, prikaz u načinu rada color temperature
  • Duljina zapisa do 12 milijuna točaka (12 Mpts)
• Digitalni okidački sustav
• Inteligentni okidač: Edge, Slope, Pulse Width, Window, Runt, Interval, Timeout, Pattern
• Serijsko okidanje i dekodiranje za IIC, SPI, UART, CAN i LIN protokole
• Video okidanje i HDTV podrška
• Nizak nivo šuma, s rasponom napona od 2 milivolta po podjeli do 100 volti po podjeli
• Tri prečaci s jednim gumbom: Osciloskop, Multimetar, Recorder
• Osmo dodatnih prečica: Pokreni/Zaustavi, Automatsko podešavanje, Resetiranje na osnovne postavke, Mjerenje, Kursori, Prikaz/Stalnost, Očisti prikaz i Print (dodatne funkcije s gumbom SHIFT)
• Sekvencijski način snimanja (Sequence mode): do 80.000 segmenata s minimalnom dead zonom
• Povijest funkcija (History): do 80.000 spremljenih valnih oblika
• 38 automatskih mjerenja, statistika mjerenja, uveličavanje, funkcije mjerenja i usporedbe, usporedba s referentnim signalom
• FFT analiza do 1 milijun točaka, s podrškom za vrhove (Peaks) i markere
• Matematičke funkcije koriste sve uzorkovane točke (do 12 milijuna), uključujući:
  • brzu Fourierovu transformaciju
  • zbrajanje
  • oduzimanje
  • množenje
  • dijeljenje
  • integraciju
  • diferencijacija
  • kvadratni korijen
• “Default” gumb može se prilagoditi korisničkim postavkama ili resetirati na tvorničke vrijednosti
• Višejezično sučelje s ugrađenom online pomoći
• Sigurno brisanje podataka (Security Erase mode)
• Pretraga i navigacija kroz snimljene podatke
• Način rada snimača (Recorder mode): bilježenje uzoraka i rezultata mjerenja
• Digitalni multimetar s 6000 cifara
• Podržava mjerenja: jednosmjerni napon, izmjenični napon, jednosmjerna struja, izmjenična struja, otpornost, test dioda, kapacitivnost, test kontinuiteta
• True RMS mjerenje za precizno očitavanje izmjeničnog napona i struje
• 5,6-inčni TFT-LCD zaslon, rezolucije 640 x 480 piksela
• Izolirani USB Host i USB Device (MicroUSB-TMC)
• Podrška za SCPI komande za daljinsko upravljanje
• Li-ion baterija kapaciteta 6900 mAh, s vanjskim punjačem
• Zaštita IP51 – otporan na prašinu i kapi vode
• Usklađenost sa standardima: UL61010-1, UL61010-2-030, UL61010-2-033
• Baterija certificirana prema standardu UL2054
